Naufragio del submarino A-2 en el puerto de Barcelona

El día 10 de abril de 1927 llegaban al puerto de Barcelona los submarinos Narciso Monturiol A-1 y Cosme García A-2 ambos iban escoltados por el Torpedero Nº 6, los tres buques procedieron a amarrar sus cabos en el Muelle de Barcelona. La flotilla procedía de la Estación Naval de Mahón, puerto en donde tenían su base bajo el mando del capitán de corbeta D. Antonio Alonso, su misión en la Ciudad Condal era meramente técnica. Durante dos meses serían sometidos a las rutinarias reparaciones que se efectuaban cada año en el dique seco del puerto y tendrían una duración de dos meses aproximadamente.

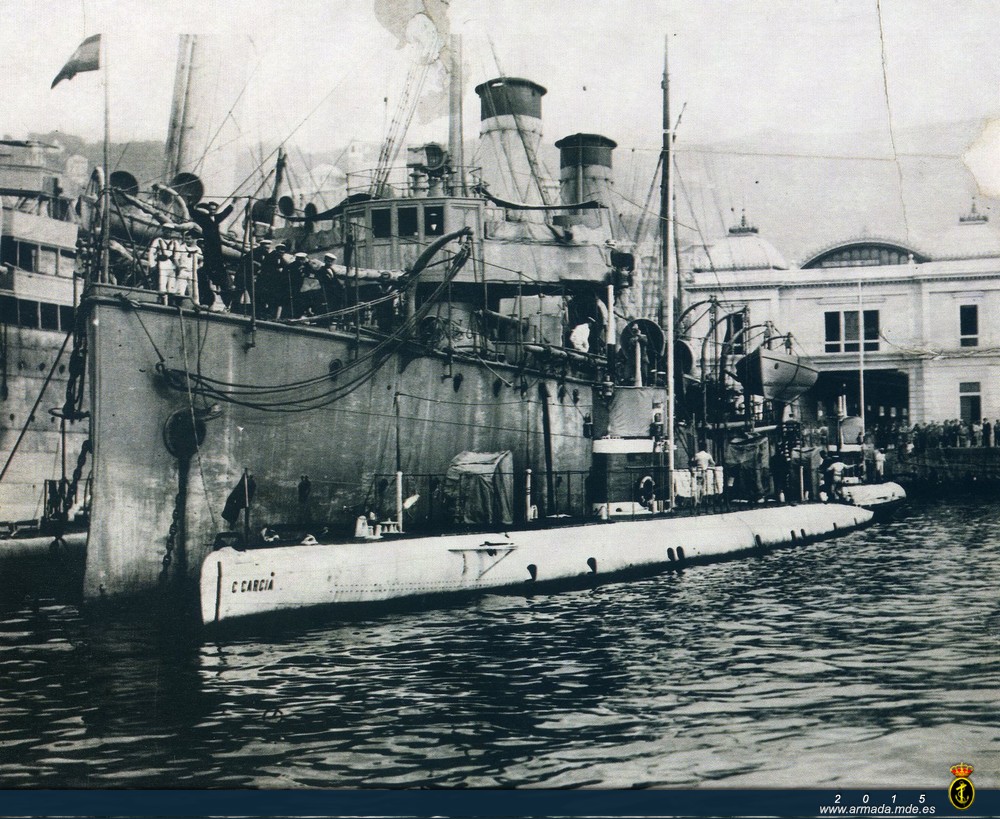

Extremadura_C.Garcia
El submarino Cosme García A-2 abarloado de costado al crucero Extremadura (Armada española)

La visita del submarino Cosme García A-2 al dique seco no fue muy rutinaria, una vez bajado del carenero se registró un accidente que podía haber sido el primero con víctimas mortales del Arma Submarina Española, mucho antes del accidente y hundimiento del C-4, por fortuna y gracias a la profesionalidad de la dotación del submarino más la del personal portuario, tan sólo quedó en un incidente.

El submarino Cosme García A-2

El submarino Cosme García A-2 pertenecía a la clase F, también llamada Laurenti o clase A, de construcción italiana de los que se construyeron un total de 24 unidades entre 1916 a 1918 sin nombre y numeradas de la F-1 a la F-24.

La Armada española adquirió los submarinos denominados o con el numeral F-22, F-23 y F-24, renombrados en España como Narciso Monturiol A-1, Cosme García A-2 y A-3 sin nombre, dentro de la clase A. Estos tres submarinos más el Isaac Peral A-0 fueron bautizados en honor a los pioneros españoles de la tecnología submarina y se convirtieron en los primeros submarinos del Arma Submarina de la Armada.

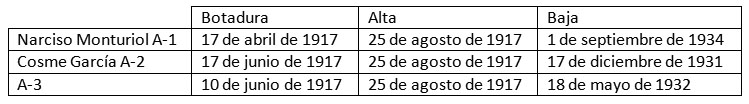

Tabla A

La clase F fue diseñada por el arquitecto naval Cesare Laurenti (1865-1921) y era una evolución de la anterior clase denominada Medusa.
España no fue el único cliente de esta serie de submarinos, marinas de guerra de Portugal, Brasil, Suecia y Rusia, también se interesaron en la adquisición de algunas unidades.

La clase Laurentti fue una serie de submarinos fáciles de operar, muy maniobrables y económicos, tanto para su compra como para su mantenimiento. Eran ideales para navegar en aguas poco profundas y en mares cerrados como el Mar Adriático, no siendo muy apto para navegaciones en aguas abiertas como las del Atlántico, su cota habitual de inmersión era de unos 40 metros.
Su estructura disponía de doble casco, externo y de presión, las secciones internas estaban divididas en diversos mamparos estancos separando la cámaras de torpedos, oficiales, control/maniobras, sala de máquinas y baterías. En cuanto a la parte externa tenía un diseño y una apariencia muy parecido a un barco torpedero.

El submarino Cosme García A-2 fue construido en los astilleros de FIAT San Giorgio en Muggiano  (La Spezia), siendo botado el 17 de junio de 1917 y dado de alta el 25 de agosto de 1917.

Perfil A-2
(Julio Martínez Pillet vía U-Modelismo.com)

Desplazaba 262 toneladas en superficie y 319 toneladas en inmersión, su eslora era de 45,63 metros por 4,22 metros de manga y 4,18 metros de puntal. Era propulsado por dos motores diesel FIAT 2C 216 más dos motores eléctricos Savigliano a dos ejes, velocidad máxima 12,3 nudos y 8 nudos en inmersión; autonomía máxima en superficie 1.300 millas náuticas a 9 nudos y/o 139 millas a 1,5 nudos en inmersión. Cota de inmersión 45 metros. Dotación, 26 tripulantes.

Su armamento era de dos tubos lanzatorpedos de 450 mm. a proa con cuatro torpedos de reserva, más 1 cañón de 76 mm. y una ametralladora de 6,5 mm.

El naufragio

Además de la actividad comercial del puerto de Barcelona, los astilleros Nuevo Vulcano primero y Unión Naval de Levante más tarde, ofrecían a todos aquellos buques que lo necesitaran un servicio de carenado en los dos diques secos que había disponibles en las instalaciones portuarias, uno era el dique flotante y el otro el de poniente.
Durante el año 1927 pasaron por ambos diques un total de 182 buques de todo tipo y nacionalidad, de los que 6 eran militares, estos fueron el crucero Rio de la Plata, los Torpederos números 6 y 17 y los submarinos Narciso Monturiol A-1 y Cosme García A-2.

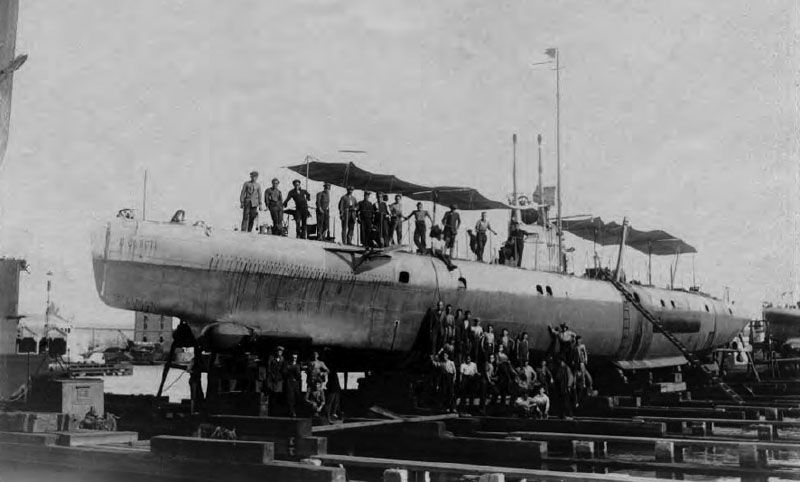

a2-bcn-1925
El submarino Cosme García A-2 en una visita anterior a Barcelona (vía Arma Submarina 100 años en imágenes)

El submarino A-2 subió a dique seco el día 19 de abril de 1927, finalizados los trabajos se puso a flota para pruebas en la mar. Estas pruebas se efectuaron la mañana del día 28 de junio para comprobar el estado de sus motores de combustión, una vez finalizadas amarró sus cabos de punta en el Muelle Nuevo frente a los astilleros de Nuevo Vulcano.

Al mediodía, cerca de las 2 de la tarde, se efectuaron más pruebas pero en el interior del puerto, esta vez se pretendía verificar el estado del sistema de válvulas compensadas de los tubos lanzatorpedos disparando con tan sólo aire comprimido y sin carga de torpedo. Este simulacro de lanzamiento requería la apertura de las compuertas exteriores de los tubos y así se ejecutó abriendo la compuerta exterior del tubo lanzatorpedos de estribor para llenarlo de agua, sin razón aparente el mecanismo de bloqueo que impide que la compuerta exterior y la interior permanezcan abiertas a la vez no funcionó, por tanto al abrirse la compuerta exterior también se abrió la interior entrando en la cámara de torpedos un gran caudal de agua.

La tripulación que se hallaba en la cámara de torpedos intentó por todos los medios cerrar la compuerta interior, mas la fuerza del agua era tan fuerte que lo único que podían hacer fue cerrar la compuerta que comunicaba con la cámara de oficiales a fin de controlar la inundación. A pesar de la dificultad, procuraron cerrar la compuerta interior del tubo lanzatorpedos y detener la entrada de agua, pero todos los esfuerzos fueron en vano, por lo que dirigieron todo su empeño en intentar cerrar la compuerta exterior, con un éxito parcial.

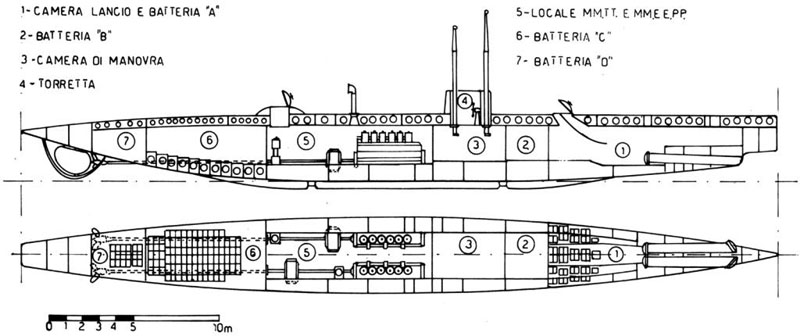

Perfil clase F
Secciones internas de un submarino de la clase Laurenti o F (vía Betason, XI Gruppo Sommergibili Atlantici)

Con el agua a la altura del pecho se procedió a asegurar lo máximo posible al submarino para minimizar los daños, previo al desalojo del mismo; se cerraron las escotillas de proa y la de recarga de torpedos, se sellaron los compartimentos estancos y se desconectaron las baterías, finalmente se cerró la escotilla de popa y la de la vela quedando el submarino sin tripulación y hundiéndose poco a poco por proa ligeramente escorado a babor.

En ese estado permaneció hasta que llegó la ayuda de la Junta de Obras del puerto y de otros buques de la Armada que se hallaban en las proximidades.
Mediante dos grúas de 60 y 80 toneladas se intentó izar al submarino y estabilizarlo, durante estas operaciones se empezaron a oír algunas explosiones internas, apareciendo en la superficie algunas burbujas, gases y un humo con tono amarillento.

Una vez tuvieron estabilizado al submarino mediante las grúas, un buzo intentó taponar la compuerta exterior del tubo lanzatorpedos, sin éxito, por lo que se decidió izar al submarino por proa para dejar fuera del agua las compuertas de los tubos lanzatorpedos. Aislado el principal causante de la inundación, se comenzó el achique del agua mediante bombas y una vez el agua hubiera descendido lo suficiente, entraron miembros de la tripulación protegidos con máscaras antigás cedidas por el comandante del portahidros Dédalo surto en el puerto. La dotación, no sin riesgo a pesar de las máscaras, logró cerrar la compuerta interior del tubo lanzatorpedos y una vez asegurada y detenida la inundación las grúas volvieron a poner al submarino horizontal.

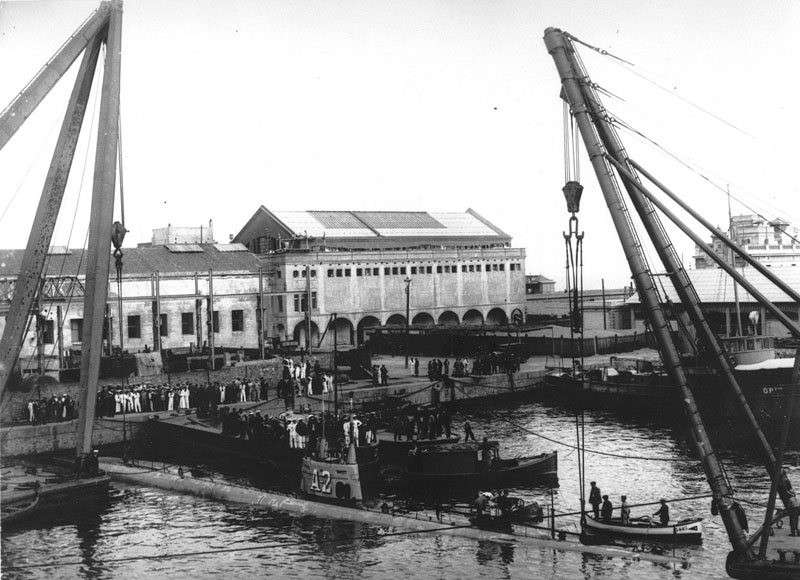

Cosme Garcia A-2 BCN_2
Rescate del submarino naufragado en el puerto de Barcelona (MJOP 1926-1929)

A la mañana siguiente ambas grúas depositaron al submarino A-2 sobre el agua dejándolo que flotara libremente, aunque seguía un poco escorado a babor. Al mediodía se condujo al submarino al dique flotante, quedando fuera del agua sobre los careneros a la espera que la atmósfera interior volviera poco a poco a ser respirable.

No se hubo que lamentar ninguna pérdida humana pero si hubo heridos, aun con las máscaras de protección, no se pudo evitar que algunos tripulantes que entraron en el submarino para cerrar la compuerta interior del lanzatorpedos se intoxicaran levemente con los gases de cloro que emanaron de las baterías al contacto con el agua, estos heridos fueron asistidos por sanitarios del portahidros Dédalo.

En cuanto a la avería de las compuertas, se encontró un defecto en el sistema de bloqueo, defecto que para evitar que sucediera en el resto de la serie fue solventado lo más rápidamente posible.

Cosme Garcia A-2 BCN
El submarino Cosme García A-2 con el portahidros Dédalo al fondo (vía José de Dios)

En el periodo comprendido entre 1928 a 1929 el submarino Cosme Garcia A-2 fue sustituido por el A-3 en la Estación Naval de Mahón. A mediados de 1929 los submarinos destacados en Mahón fueron los Isaac Peral A-0, Narciso Monturiol A-1, Cosme García A-2 y A-3, más el Torpedero Nº 6 y el transporte Almirante Lobo como buques de apoyo.
La División de submarinos de Mahón fue disuelta en 1930, volviendo todos los submarinos a Cartagena.
El submarino Cosme García A-2 causó baja en la Armada el 17 de diciembre de 1931.



Flotilla Submarinos_patch



Para saber más:
Revista General de Marina Tomo 101 página 239
Foro Betason, XI Gruppo Sommergibili Atlantici, submarinos clase F (italiano)
Memoria de la Junta de Obras del Puerto de Barcelona 1926-1929
