Los delfines de la Armada española

El día 15 de enero de 2003 hacía su entrada al puerto de Barcelona, por última vez, el submarino Narval (S-64) de la Armada española al mando del capitán de corbeta D. Mauricio de la Gándara y García. El submarino fue conducido hábilmente con ayuda del práctico hacia el interior del puerto en donde tenía reservado para él un amarre en el Muelle del Maremagnum, allí amarró sus cabos de babor hasta el día 17 de enero.

Narval 01
El Narval listo para ser visitado (Antoni Casinos Va)

El Narval se encontraba realizando un crucero de despedida como paso previo a su baja definitiva de la Lista Oficial de Buques de la Armada y durante esta breve escala, el público que lo deseara, pudo visitarlo y despedirse de él.

Este submarino perteneció a la clase Daphné de submarinos de origen francés y su adquisición supuso un revulsivo para la Armada española así como para los astilleros españoles que no construían un submarino propio desde 1933.

La clase Delfín

La adquisición de estos submarinos se originó en el lejano Plan General de la Armada de 1965, entre otros proyectos se propuso la adquisición o construcción de dos portaaviones, dos cruceros, cuarenta escoltas entre destructores y fragatas y se incluían ocho submarinos.
La industria naval española no construía submarinos desde la lejana clase D y se barajaron distintos proyectos extranjeros, algunos de ellos fueron los submarinos ingleses de la clase Oberon o los Dolfijn holandeses, pero hubo otro proyecto que parecía que se adaptaba más a las necesidades de la Armada, estos eran los nuevos submarinos de la clase Daphné francesa.

Finalmente se aprobó la adquisición de cuatro submarinos que se construirían en las instalaciones de la Empresa Nacional Bazán en Cartagena con la asistencia francesa constituyendo una nueva clase en la Armada denominada Delfín.

Marsopa 01
Submarino Marsopa luciendo un curioso color gris, en su proa llevaba el pequeño domo original con el sonar DUUA-1 (Bazán)

Estos nuevos submarinos serían los sustitutos perfectos de los dos supervivientes de la clase D (D-2 y D-3), al solitario de la clase G (G-7) y al apodado como “el treinta y único” el submarino Almirante García de los Reyes (S-31).
Los componentes de esta nueva clase recibirían los nombres de animales marinos siendo el cabeza de serie el Delfín (S-61), seguido por el Tonina (S-62), Marsopa (S-63) y Narval (S-64), todos ellos con base en Cartagena.

Narval 02
Lucieron su marca de costado o numeral en la vela hasta 1987, en este caso su numeral indica que se trata del Narval (Casaú – Region de Murcia Digital)

Los Daphné se caracterizaron por tener unas grandes dotes para las misiones antisubmarinas gracias a su sigilo, su gran panoplia de armas y sensores embarcados. Su cota máxima de inmersión era superior a los 300 metros y la de colapso de 575 metros.
La Armada española no fue la única en adquirirlos, además de la francesa con 11 unidades las marinas de Pakistán (4), Portugal (4) y República Sudafricana (3) también se hicieron con ellos.
Y uno de ellos fue probado en combate, el Hangor (S-131) pakistaní que hundió a la fragata Khukri (F-149) de la marina de la India.

En 1975 se abrieron negociaciones para la venta de cuatro submarinos construidos en España para Libia, pero por problemas polítco-económicos la venta fue cancelada; algo similar sucedió con la posibilidad de la construcción de otros tres submarinos para Sudáfrica a principios de los años ’80, en este caso la política anti-apartheid del gobierno español canceló la operación en favor de astilleros franceses.

El Narval

Debe su nombre por una especie de cetáceo que habita en los mares del Ártico y el norte del Océano Atlántico cuya característica física más notable es la de poseer, los machos, un largo colmillo retorcido que puede llegar a medir dos metros de longitud.

S60 Perfil
Perfil de Julio Martínez Pillet vía u-modelismo.com

Fue construido por los astilleros de la Empresa Nacional Bazán en Cartagena, siendo botado el 14 de diciembre de 1972 y entregado a la Armada el 22 de noviembre de 1975.

Desplazaba 869 toneladas en superficie y 1.043 toneladas en inmersión, su eslora era de 58,8 metros por 6,75 metros de manga y 5,25 metros de calado máximo.

Era propulsado por dos motores diesel SEMT-Pielstick 12 PA 4V 185 de 1.224 hp. y dos motores eléctricos Jeumont-Schneider de 1.300 bhp. Su velocidad máxima era de 13,5 nudos en superficie o 9,8 nudos con snorkel y 16 nudos en inmersión durante breves periodos.

Delfin 01
Algunos mástiles con el periscopio, radar y antenas de comunicaciones en lo alto de la vela del submarino Delfín

Su autonomía dependía del tipo de navegación con unas 2.464 millas náuticas a 11,2 nudos, 4.500 millas a 5 nudos o 26,57 millas con baterías a 13,6 nudos. Disponía de víveres para 30 días, oxígeno para 206 horas y carga eléctrica en sus baterías para 56 horas. Cota de inmersión de más de 300 metros. Dotación, 54 tripulantes entre oficiales, suboficiales y marineros.

Su armamento constaba de 12 tubos lanzatorpedos de 550 mm. sin torpedos de reserva, 8 tubos en proa y 4 en popa, para lanzar torpedos de los tipos F-17 Mod. 2, F-17 filoguiados, E-18 y L-5 Mod. 4 cortos, así mismo era capaz de desplegar minas Thomson-Sintra MCC-23D/TSM3510.

Marsopa 02
Cámara de torpedos de proa del submarino Marsopa (Jordi Montoro Andreu)
Marsopa 07
Tubo lanzatorpedo de popa del submarino Marsopa (Jordi Montoro Andreu)

Sus sistemas electrónicos principales constaban de un sonar activo/pasivo DUUA-2A en el domo de proa y otro pasivo DSUV-22A, un telémetro acústico pasivo CIT-Alcatel DUUX-2, un radar DRUA-31 o -33A,  sus sistemas de contramedidas electrónicas incluían el ESM Thorn EMI Manta, un detector de radar ARUR-10B. Otros equipos eran  un goniómetro DUUG-1 y un analizador de frecuencia AUUD; sistemas de transmisión mediante HF y VUHF, dos teléfonos submarinos BF/UF, sondadores para pequeña y gran profundidad, radio navegador Decca/Loran, compás giroscópico y magnético, baticelerímetro y un emisor/receptor IFF.

Marsopa 04
Después de su modernización se sustituyo el sonar DUUA-1 por el DUUA-2A mucho más voluminoso (Jordi Montoro)

A su entrada al servicio activo participó en numerosos ejercicios tanto nacionales como extranjeros, recibiendo su bandera de combate en Valencia el 24 de marzo de 1979 donada por la Diputación Provincial de Valencia, pero antes tuvo que sufrir uno de los mayores sobresaltos de la Armada desde el trágico accidente del submarino C-4 en junio de 1946.

La tarde del 10 de junio de 1976 el submarino Narval se encontraba realizando unos ejercicios en el Mar Balear junto a la 21ª Escuadrilla de escoltas. En inmersión a más de 200 metros de profundidad el submarino sufrió una vía de agua al saltar una válvula, la presión que ejercía el mar sobre el casco era de más de 20 atmósferas lo que provocó que se pulverizara el agua.

Marsopa 06
La austera y a su vez compleja estación de control de los submarinos de la clase Delfín, en este caso del Marsopa (Jordi Montoro Andreu)

El capitán de corbeta Roberto Asuar no lo dudó ni un instante y siguió las instrucciones al pie de la letra, soltar los lastres de plomo e iniciar una emersión de emergencia. El submarino se desprendió de golpe de 8,65 toneladas de lastre en forma de lingotes de plomo sin contar los tanques de lastre que se soplaron, al variar la altura metacéntrica y el peso de la quilla hizo que la vela actuara como un timón provocando que el Narval ascendiera de las profundidades como un caballo desbocado dando bandazos con inclinaciones de hasta 60 grados. A estas dificultades hay que añadir que una emersión de este tipo se hace a ciegas sin saber exactamente que hay en el exterior. El contacto con la superficie no fue menos suave, experimentando dotación y submarino el famoso salto de “ballena herida” y por fortuna no había ningún buque en las proximidades.

Salto de la “ballena herida” efectuado por un submarino holandés, vía usuario Niepi de Youtube

No cabe duda que la rápida actuación del comandante salvó al submarino y a su tripulación, evitando de esta manera engrosar la lista de víctimas de sus hermanos franceses.

Marsopa 05
Los submarinos cuentan con una ayuda extra adicional, la Virgen del Carmen (Jordi Montoro Andreu)

El Narval fue protagonista de un hito en la Armada española, en diciembre de 1979 consiguió cruzar el Estrecho de Gibraltar a una cota superior a la periscópica en ambas direcciones, hasta ese momento tan sólo se había logrado en una dirección y a cota periscópica.
Y un hermano suyo, el Tonina, en noviembre de 1973 batió el record de permanencia en inmersión con 21 días en el trayecto de Tolón a Cartagena.

Otros hermanos de serie también tuvieron sus sustos, este fue el caso del submarino Delfín, cuando estando en la base de Cartagena se le disparó un torpedo de uno de los tubos de popa, el ingenio navegó a lo largo de la dársena cartagenera durante 400 metros hasta chocar contra el muelle de la Empresa Nacional Bazán. Al investigar lo sucedido se descubrió que una acumulación inadvertida de gases más la apertura de la compuerta provocó que el torpedo saliera libre, eso sí, sin propulsión propia.

Las mascotas

El submarino Narval se salvó por una breve pero divertida moda de pintar los domos de proa en donde se alojaba el sonar DUUA-2A. Dicha moda se inició después de las obras de gran carena del submarino Tonina (S-62) en 1985, durante esta gran carena se modernizaron algunos de sus equipos y el más notable fue sustituir el sonar DUUA-1 por el más voluminoso DUUA-2, esto requería instalar un domo mayor en la proa por encima de la línea de flotación a fin de proteger la antena del sonar. Tal y como cuentan, mucho más ampliamente en este artículo de la página web de el Snorkel, un día apareció en su domo un popeye pintado que entre sus manos sostenía un barco partido en dos, la moda se extendió al Delfín con evidentemente un delfín al que más tarde se le añadió una pipa y el Marsopa con un penitente típico de Semana Santa. Para la gran carena del Narval la moda ya estaba extinta y no hubo opción de verlo lucir con su mascota.

Mascotas
Mascotas del Marsopa con el nazareno y el popeye del Tonina (A.C.)

Los submarinos de la clase Delfín se mantuvieron operativos hasta los años 2003 a 2006, siendo los Delfín y Narval los primeros en causar baja en 2003, seguidos del Tonina en 2005 y del Marsopa en 2006.

Tonina - Diana
El submarino Tonina esperando su destino junto a la corbeta Diana

Todos fueron desguazados menos uno, el Delfín que permanece atracado en el puerto de Torrevieja como museo flotante y en continua exposición.



Parche Narval





Más información:
Puesta a flote del submarino Narval (S-64) en La Vanguardia española del 4 de diciembre de 1974.
Buques de la Armada española, Historiales (1700-2014) Ed. Fundación Alvargonzález
Artículo de Cristina Coello del 21 de enero de 2003 en La Voz de Galicia “El fin del submarino que nunca combatió
Artículo en la Wikipedia sobre los Planes navales de la Armada Española
Documentación y archivos personales de Camil Busquets en custodia del Museo Marítimo de Barcelona

Espadarte, el primer submarino portugués

La mañana del día 9 de junio de 1913 hacía su entrada al puerto de Barcelona el submarino Espadarte de la Armada portuguesa, procedente de Marsella iba comandado por el capitán Joaquim Almeida Henriques y procedió a atracar en el Muelle de Barcelona paramento norte permaneciendo en la ciudad Condal hasta el día 20 de junio.

Espadarte 01
Submarino Espadarte en Barcelona (Frederic Balell Maymí vía Ayuntamiento de Barcelona)

El Espadarte (pez espada) fue el primer submarino de la Armada portuguesa y además uno de los primeros submarinos completamente operacional que recaló en los puertos españoles, estos dos hechos despertaron la curiosidad de los barceloneses que no dudaron un instante en acudir al puerto para contemplar tan exótico navío. Posiblemente desde la exhibición de los sumergibles de Monturiol con sus Ictíneo I y II no había habido tanta expectación en el puerto para poder observar lo que en ocasiones se denominaba un torpedero submarino.

Espadarte 02
El Espadarte atracado de punta por la popa (Archivo Nacional de Cataluña)

Un accidentado viaje

El sumergible portugués había zarpado de La Spezia el 4 de mayo para realizar su primera travesía rumbo a Portugal después de ser entregado apenas dos meses atrás mas su travesía se vería colmada de averías en sus máquinas.

En prácticamente todas las escalas que realizaron la dotación del submarino tuvo que acometer y solucionar las constantes averías que iban surgiendo originadas en sus motores diesel.

La ruta los llevó desde La Spezia con primera escala en Marsella, a Barcelona llegaron después de sufrir un temporal, en Valencia además colaboraron con la extinción de un incendio sufrido en el vapor Cortés surto en el puerto, la siguiente escala fue Alicante y Gibraltar antes de alcanzar aguas jurisdiccionales portuguesas. El primer puerto portugués fue Lagos en donde fondearon y tan accidentada travesía tocaría su fin en Lisboa el 3 de agosto.

Espadarte 04
El Espadarte a su llegada a Lisboa (vía Pinterest)

Los primeros submarinos portugueses

El origen del arma submarina portuguesa comenzó en 1907 cuando el gobierno autorizó la adquisición de submarinos en el extranjero, que tras valorar diversas opciones, optaron por adquirir inicialmente un submarino de la clase Laurenti al que bautizarían Espadarte.

En 1915 se establecería la 1ª Escuadrilla de submarinos de la Armada portuguesa, además del Espadarte se comprarían otros tres submarinos de la clase Foca de construcción italiana, una versión mejorada del Espadarte. Estos submarinos fueron los Foca, Golfinho e Hidra, operativos hasta 1934.

La clase Laurenti

Los submarinos de la clase Laurenti o tipo F fueron diseñados por Cesare Laurenti (1865-1921), fue un ingeniero italiano fascinado por este tipo de buques recién inventados que trasladó su pasión a los astilleros navales italianos ocupando el cargo de director técnico de los astilleros Cantiere navale del Muggiano.

Laurenti tomó parte en las pruebas técnicas del primer submarino italiano el Delfino y diseñó o ayudó en las clases Provana, Glauco, Medusa, Argonauta y la clase S inglesa.

La clase Laurenti eran una evolución de los submarinos de la clase Medusa, disponían de doble casco, externo y de presión, las secciones internas estaban divididas en diversos mamparos estancos separando la cámaras de torpedos, oficiales, control/maniobras, sala de máquinas y baterías.

Eran adecuados para navegar por aguas costeras, su cota habitual de inmersión era de unos 40 metros. Debido a su escasa autonomía en ocasiones se veían forzados a ir acompañados de un buque nodriza.

El Espadarte

Desplazaba 250 toneladas en superficie y 301 en inmersión, sus dimensiones eran de 45,15 metros de eslora por 4,20 metros de manga y 3 metros de calado máximo.
Era propulsado por dos motores diesel Fiat de seis cilindros y 300 shp. de potencia más dos motores eléctricos de 150 hp. a dos ejes, su velocidad máxima en superficie era de 13,25 nudos con una autonomía de 780 millas y de 7,9 nudos de velocidad máxima en inmersión con una autonomía de 18 millas. Cota de inmersión 40 metros. Con una dotación de 21 tripulantes.

Espadarte 06

Su armamento constaba de 2 tubos lanzatorpedos a proa de 450 mm. para cuatro torpedos.

Espadarte 03
Carga de un torpedo (vía Pinterest)

El submarino a pesar de haberse comenzado su construcción en masa aun era una tipología de buque un tanto desconocido, lo que si se conocía era su capacidad para atacar y no ser visto, por eso los primeros años de actividad del Espadarte fueron para adiestrar a las dotaciones del submarino y a las de los buques de superficie en esta nueva doctrina naval.

Espadarte 07
Vela del Espadarte (Arquivo Histórico Militar)

Con la experiencia adquirida con este sumergible la Armada portuguesa se preparó para  constituir en 1915 la que sería la 1ª Escuadrilla de Submarinos compuesta por los sumergibles  Foca, Golfinho e Hidra de la clase Foca operativos a partir de 1917 y del Espadarte.

En 1916 Portugal entró en la Primera Guerra Mundial y el submarino Espadarte fue empleado para patrullar y defender la desembocadura del río Tajo y la Barra de Lisboa. Por otro lado los submarinos recientemente adquiridos que iban a formar parte de la 1ª Escuadrilla, los Foca, Golfinho e Hidra, tuvieron que realizar el viaje hacia Lisboa integrados en diversos convoyes aliados a fin de evitar ser atacados por el enemigo.

Espadarte

El Espadarte aquejado de diversas averías causaría baja definitiva en 1927 y de su experiencia nació el arma submarina de la Armada portuguesa.

Espadarte 09
Moneda acuñada para el centenario del Espadarte



Más información:
Llegada del Espadarte a Barcelona en el diario La Correspondencia del día 10 de junio de 1913
Artículo de la Wikipedia Esquadrilha de Submarinos (portugués)
Incendio del vapor Cortés en el puerto de Valencia en el diario El Imparcial del 25 de junio de 1913

El submarino misterioso

La mañana del día 21 de junio de 1918, alertado por el vigía del castillo de Montjuich, el práctico de guardia abandonó su caseta en el muelle de contradique poniendo rumbo hacia una nave que parecía venir en rumbo en demanda de puerto. Al aproximarse al desconocido barco se percataron que se trataba de un submarino el cual no llevaba visible ni nombre ni numeral.
Tras contactar con el comandante del submarino el práctico pudo observar que era de nacionalidad alemana y que su intención no era la de recalar en el puerto de Barcelona, sino la de desembarcar a varios marineros heridos.

El submarino permaneció cerca de las aguas de Barcelona menos de un día y durante esas largas horas de tan peculiar visita hubo tiempo de sobras para propiciar todo tipo de rumores en la prensa local y nacional llegando a apodar a este submarino como “el submarino misterioso”.

Rumores

Como ya vimos en una entrada anterior “Espías, submarinos y el puerto seguro de Barcelona”, la ciudad de Barcelona y su puerto se convirtieron en un punto clave del Mediterráneo durante la Primera Guerra Mundial. Su puerto seguro ofrecía la posibilidad de recalar con garantías, a excepción de los buques militares beligerantes que deberían de ser internados. Tierra adentro en la ciudad se hallaba un hervidero de negocios y de movimientos de las distintas organizaciones de espionaje que en una batalla invisible luchaban por obtener cualquier tipo de información y beneficio.

No eran pocas las noticias de los ataques de los submarinos alemanes y austriacos que traían los marinos de los barcos que recalaban en el puerto, y la llegada más los sospechosos movimientos de este “submarino misterioso” en las cercanías del puerto de Barcelona, dispararon en la ciudadanía y en la prensa local y nacional todo tipo de conjeturas y rumores.
Algunos de estos rumores argumentaban del desembarco de espías, otros situaban al submarino ya dentro del puerto atracado en el Muelle del Portal de la Paz, en muchos medios deducían que la intención de los marinos alemanes era la de rendirse y dejar el submarino internado en el puerto hasta el final de la guerra, otros en cambio decían que el sumergible tenía graves daños y averías y relacionado con este último rumor, posiblemente no tan descabellados, emplazaban al submarino alemán en Barcelona después de sufrir una batalla cerca de aguas de Tarragona.

Mientras se redactaba la versión oficial, no fueron pocas las personas que se dirigieron al puerto y a sus muelles para seguir de cerca las evoluciones del misterioso submarino.
Al día siguiente de su llegada y partida la Comandancia de Marina publicó la tan esperada versión oficial de lo sucedido, en parte censurada.

La versión oficial

Al parecer el submarino aparecido frente al puerto de Barcelona era el alemán SM UB-48 / SM U-79 que navegaba con bandera austro-húngara e iba al mando del kapitänleutnant Wolfgang Steinbauer, que con diversos heridos a bordo se dirigió al puerto seguro de Barcelona con el fin de poner a salvo a los marineros, aun a riesgo de ser internado.
A su llegada a Barcelona y sin entrar en el puerto, tras conversar con el práctico se acordó el desembarco del segundo oficial del submarino con una herida en la mano derecha, este oficial era el oberleutnant zur See Hans Udo von Tresckow, miembro de una de las familias más antiguas de Alemania.

El oficial embarcó en el bote del práctico con intención de dirigirse a tierra para ingresar en un hospital para tratar sus heridas, mas fue interceptado por el crucero Princesa de Asturias de la Armada española surto en el puerto y en donde fue embarcado para recibir las primeras curas.

Princesa Asturias-Torpedero No 5
Crucero acorazado Princesa de Asturias y Torpedero Nº 5 en el puerto de Barcelona (14270F Museo Marítimo de Barcelona)

El submarino permaneció a una distancia no inferior a las tres millas, si hubiera sobrepasado esa cifra las autoridades españolas hubieran tenido que internar al SM UB-48 en el puerto. Para vigilarlo el comandante de marina en Barcelona, el Sr. Montis, envió al Torpedero Nº 5 quienes observaron de cerca las evoluciones del submarino.

Por la tarde el SM UB-48 interceptó a un pequeño velero que navegaba cerca de la costa en el que trasladaron a un número indeterminado de marineros con diversos tipo de contusiones y heridas. Estos marineros, entre 1 a 7 según fuentes, a su vez fueron nuevamente interceptados por el Torpedero Nº 5 que los remolcó hacia el costado del crucero Princesa de Asturias, allí se examinó la documentación de los marinos y al encontrarse algunas irregularidades tan sólo se permitió desembarcar a uno de ellos, el suboficial y radio telegrafista Johannes Schwabe.

El submarino permaneció cerca de las aguas de Barcelona hasta última hora de la tarde, es probable que esperara la devolución de uno de los dos tripulantes heridos, pero las autoridades españolas no pudieron cumplir su deseo al tener que internar a ambos marinos.

Finalmente, alrededor de las 19.30 horas el submarino puso rumbo hacia Levante y abandonó las aguas de Barcelona sumergido.

Ambos oficiales permanecieron ingresados en el Hospital Militar en donde quedaron incomunicados hasta su recuperación. Al oficial von Tresckow se le extirpó un absceso que tenía en el dedo pulgar de la mano derecha y le dieron el alta el día 27 de junio; el radio telegrafista Schwabe, tuvo que guardar cama algunos días más para recuperase de la inflamación producida por el reumatismo articular que sufría. Una vez dados de alta ambos marinos fueron trasladados a Zaragoza a la espera del fin de la guerra.

Cinco meses más tarde se cumplirían los deseos de algunos medios cuando el submarino alemán SM UC-74 sin solicitar permiso ni ayuda del práctico, entraría en el puerto de Barcelona poco después del alba y atracaría por sus propios medios en el Muelle del Portal de la Paz, quedando internado en el puerto de Barcelona.

El UB-48

El SM UB-48 fue el cabeza de serie de los submarinos costeros de la clase o tipo UB III, siendo estos una mejora del diseño del UC II y a su vez el precursor de los modernos submarinos del Tipo VII de la Segunda Guerra Mundial. Se planeó la construcción de 201 submarinos entre 1916 a 1918 aunque durante estos dos años tan sólo se construyeron 95 unidades, muchos de ellos siguieron operativos hasta 1935 y algunos fueron vendidos a otros países.

Maru-6
Submarino japonés Maru 6 en 1919, ex UB-125

El SM UB-48 fue construido en los astilleros alemanes de Blohm & Voss en Hamburgo, siendo botado el 6 de enero de 1917 y entregado a la Marina Imperial alemana el 11 de junio de 1917, posteriormente sería traspasado a la marina austríaca bajo el nombre o numeral del U-79, numeral muy recurrente en la marinas de guerra austriaca e imperial alemana en ambas guerras mundiales.

UB III perfil
Perfil de un submarino del tipo UB III

Desplazaba 516 toneladas en superficie y 651 toneladas en inmersión, sus dimensiones eran de 55,30 metros de eslora por 5,50 metros de manga y 3,68 metros de calado.
Era propulsado por dos motores diesel MAN de 6 cilindros y 1.085 bhp., más dos motores eléctricos Siemens-Schuckert de 580 kW, a dos ejes.
Su velocidad máxima en superficie era de 13,6 nudos y en inmersión de 8 nudos; su autonomía era de unas 9.040 millas náuticas a 6 nudos en superficie y de 55 millas náuticas a 4 nudos en inmersión. Cota de inmersión en pruebas de 50 metros. Dotación, 34 tripulantes.

UB-64
Submarino SM UB-64 del mismo tipo UB III

Iba armado con 5 lanzatorpedos de 500 mm., 4 a proa y 1 a popa para un total de 10 torpedos y disponía de un cañón en cubierta de 88 mm.

Su primer y único comandante fue kapitänleutnant Wolfgang Steinbauer y fue destacado a la Flotilla de Pola y más tarde a la II Flotilla de U-Boats del Mediterráneo con base en Kotor.

Steinbauer
kapitänleutnant Wolfgang Steinbauer (vía The National Archives)

Este era el segundo submarino comandado por Steinbauer, su primer mando fue el SM UB-47 del tipo UB II, durante su carrera como submarinista hundió 50 buques con un monto de 181.571 toneladas más otros 12 buques dañados.
Sus mayores presas bajo el mando del SM UB-47 fueron el vapor de pasajeros Stampalia con bandera italiana de 9.000 toneladas, el transporte de tropas inglés Franconia de 18.510 toneladas, el acorazado francés Gaulois de 11.100 toneladas y el vapor de pasajeros inglés Ivernia de 14.278 toneladas.
Con el SM UB-48 hundió uno de los “Buques Q” de la Royal Navy, la goleta HMS Prize de 199 Tm. y aunque no obtuvo grandes presas si hundió a numerosos buques con una media de tonelaje de entre 3.000 a 4.000 toneladas. Entre todos ellos destaca el ataque múltiple en el puerto de Carlofonte al Suroeste de la isla de Cerdeña, en donde el día 29 de abril de 1918 hundió a el vapor inglés Kingstonian de 6.564 Tm. y al remolcador de la misma bandera Dalkeith de 748 Tm., causando daños al velero francés Monte Bianco y al remolcador Moose. Cerca del final de la guerra dañó al crucero francés Voltaire de 18.400 Tm.

Carlofonte
Recreación del ataque del SM UB-48 a Carlofonte con el vapor Kingstonian en primer plano (Willy Stöwer)

Finalizada la guerra el submarino SM UB-48 y otros tantos fueron saboteados y hundidos en la misma base naval de Pola, aunque según el informe denominado “The Naval Bombing Experiments Off the Virginia Capes – June and July 1921” escrito por el Vice Admirante Alfred W. Johnson, el gobierno de los Estados Unidos compró diversos buques de guerra alemanes para realizar ejercicios de adiestramiento con fuego real. Entre los buques adquiridos estaban el acorazado Ostfriedland, el crucero Frankfurt, los destructores G-102, S-132, V-43 y los submarinos U-111, U-117, U-140 y UB-48.

Según este informe el SM UB-48 sería hundido el día 22 de junio de 1921 bajo el fuego de destructores norteamericanos integrados en la 36 División de Destructores.

UB Logo



Más información:
“La guerra secreta del Mediterrani” de Josep M. Castellví
Llegada del submarino y versión oficial en La Vanguardia del día 22 de junio de 1918 página 4
Sobre el estado de los marinos alemanes diario El Sol de Madrid del día 28 de junio de 1918 página 4
Otra fuente citando el hundimiento en Estados Unidos del SM UB-48 en la revista “Aviation and Aircraft Journal” del 5 de septiembre de 1921 Vol. XI No. 10

Espías, submarinos y el puerto seguro de Barcelona

El día 13 de abril de 1916 llegaba al puerto de Barcelona el vapor correo Mallorca al mando del capitán don Jaime Estarellas de la compañía Isleña Marítima, el vapor provenía del puerto de Palma de Mallorca del que había zarpado la noche anterior. A bordo del mismo, además de su carga habitual, se hallaban una veintena de náufragos del mercante con bandera inglesa SS Orlock Head, víctima de un encuentro con un submarino desconocido a unas 65 millas al suroeste de Barcelona.

28164F Vapor Mallorca
Postal del vapor correo Mallorca (28164F Museo Marítimo de Barcelona)

En otros tiempos este debía de haber sido un viaje de rutina mas en plena Primera Guerra Mundial y después de haberse declarado la guerra submarina sin restricciones, ninguna ruta marítima cerca de las zonas beligerantes ni de puertos neutrales era segura.

Espías en Barcelona

Tras el estallido de la Primera Guerra Mundial, España se declaró neutral no tomando parte activa directamente en este primer gran conflicto global, aunque sí lo hizo de manera indirecta a través de su industria. Los países beligerantes debieron de transformar la producción de sus industrias nacionales para la manufactura civil y destinarlas a la producción de material militar, así como sus flotas mercantes pasaron también a control gubernamental y utilizados para el transporte de armas y pertrechos de guerra.

Países neutrales como España, Dinamarca, Holanda, Noruega o Suecia, supieron aprovechar el momento y hallar beneficios de tan cruel guerra. Evidentemente estas naciones pronto se ofrecieron a producir y a transportar todo aquel producto necesario para el funcionamiento de cualquier nación. En el caso español, el sector industrial comenzó a exportar todo tipo de productos manufacturados así como alimentos y materias primas principalmente a Francia y a Reino Unido.
Algunas navieras españolas como Sota y Aznar, Casa Pinillos, Ybarra y Cía. y en Barcelona la naviera creada de Hijos de J. Tayà encontraron la manera de aprovechar la necesidad de los países beligerantes del bando aliado y hacer negocio de ello.

Puerto de Barcelona_1
Vista parcial del puerto de Barcelona entre 1918 a 1920 (AFCEC)

La ciudad de Barcelona no fue menos, dentro de territorio neutral con un puerto seguro en donde recalar, la ciudad Condal estaba integrada dentro del circuito de la red de información y espionaje alemana y de contraespionaje Aliada juntamente con Madrid, San Sebastián y Bilbao. Esta red de espías utilizaba todo tipo de información, métodos y locales de la ciudad como podría ser el hotel Cuatro Naciones lugar en el que se alojaron todo tipo de agentes de ambos bandos, o los prostíbulos como el “Madame Petit” en donde cualquier dato que se les pudiera extraer a los clientes se convertía en una valiosa información que intercambiar, sin olvidar todos aquellos cafés y cabarets de nueva apertura ubicados en los alrededores de las Ramblas de Barcelona.
Estas redes eran coordinadas por los mejores servicios de espionaje internacional como podría ser el espía alemán Isaac Ezratty también conocido por su nombre de Barón Von Rolland o el MI6 inglés, sin olvidar al policía Manuel Bravo Portillo.

Hotel Cuatro Naciones
Vista actual del hotel Cuatro Naciones en el número 40 de La Rambla (Google)

Todo ello amenizado por el tráfico de armas, los pistoleros y la frenética actividad portuaria con buques de todas las nacionalidades y procedencias, actividad seguida muy de cerca por los submarinos de la marina imperial alemana y austriaca que obtenían muy buena información de los agentes afincados en Barcelona para seleccionar a sus objetivos.

La guerra submarina sin restricciones

A finales de 1914 el bloqueo naval ejercido por los Aliados a las rutas comerciales que se dirigían hacia Alemania era total, el bando Aliado llegó a considerar los cargamentos de alimentos para la población civil alemana como contrabando de guerra, por tanto, se forzó a una situación límite al gobierno alemán. Como represalia el canciller alemán ideó un nuevo tipo de doctrina militar tomando como punta de lanza a los submarinos, esta fue la llamada “guerra submarina sin restricciones”, esta doctrina era simple, los comandantes de los submarinos alemanes y austriacos tenían permiso de disparar sin previo aviso a cualquier buque de guerra, mercante o de pasajeros tanto Aliado como neutral en cualquier parte del mundo.

Mapa Zonas Peligrosas
Mapa con las zonas más peligrosas para la navegación

Esta guerra sin restricciones pronto se expandió desde las aguas del Mar del Norte a las aguas territoriales inglesas, en el continente americano y en las remotas aguas congeladas del Ártico y especialmente en el concurrido Mar Mediterráneo agravado con la entrada de Italia a la guerra en mayo de 1915 uniéndose a la Triple Entente.

Desde sus bases en Kotor (Montenegro) y en Pula (Croacia) fueron desplegados diversos submarinos alemanes y austriacos, de todos ellos destacan cinco, los llamados de la Flota de los 30 por pertenecer a la serie del Tipo 31 con los numerales SM U-33, SM U-34, SM U-35, SM U-38 y SM U-39.

Algunos integrantes de esta flota poseen récords de hundimientos de buques y tonelaje difícilmente superables, como el SM U-35 poseedor del record absoluto de toda la historia naval con un máximo de 226 buques hundidos y un monto de 538.498 toneladas echadas a pique. Sin olvidar a los SM U-38 y SM U-39, estos tres submarinos hundieron un total de 1.244.204 toneladas en tres años de guerra.

THE GERMAN NAVY IN THE MEDITERRANEAN, 1914-1918
Submarino SM U-35 aproximándose a la base de Cattaro, nótese el mástil con las pequeñas banderitas simbolizando cada uno de sus hundimientos en la última patrulla (IWM Q53025)

No obstante el protagonista de esta historia es el submarino desconocido que hundió al mercante inglés SS Orlock Head y que más tarde fue identificado como el SM U-34 al mando del capitán Claus Rucker.

El SM U-34

Este submarino pertenecía a la clase o serie Tipo 31 de los que se construyeron 11 unidades entre 1912 a 1915. El Tipo 31 era un submarino oceánico con doble casco similar a los Tipo 23 y 27. Fue construido en los astilleros alemanes Friedrich Krupp Germaniawerft en Kiel, siendo botado el 9 de mayo de 1914 y entregado el 5 de octubre del mismo año.

SM U 35 perfil

Desplazaba 685 toneladas en superficie y 878 en inmersión; sus dimensiones eran de 64,70 metros de eslora por 6,32 metros de manga y 3,56 metros de calado.

Era propulsado por dos motores diesel de 1.825 shp. más dos motores eléctricos Siemens-Schuckert de 883 kW. a dos ejes, su velocidad máxima en superficie era de 16,4 nudos y en inmersión de 9,7 nudos; su autonomía máxima era de 8.790 millas náuticas en superficie a 8 nudos y de 80 millas náuticas en inmersión a 5 nudos. Cota de inmersión en pruebas de 50 metros. Dotación 35 tripulantes.

Su armamento constaba de cuatro lanzatorpedos de 500 mm. dos a proa y dos a popa para 6 torpedos, más un cañón de 88 mm. SK/30 en 1916 y en 1917 fue sustituido por uno de 105 mm. SK L/45

THE GERMAN NAVY IN THE MEDITERRANEAN, 1914-1918
Submarino SM U-35 prácticamente idéntico al SM U-34 (IWM Q53032)

A su entrada al servicio activo bajo el mando del capitán Claus Rucker fue asignado a la Segunda Flotilla de submarinos hasta agosto de 1915, ese mismo verano fue enviado al Mar Mediterráneo junto con los submarinos de la Flota de los 30 donde desde su nueva base en Pula (Croacia) ejecutarían la nueva doctrina naval de la guerra submarina sin restricciones.

El hundimiento del SS Orlock Head

El SS Orlock Head era un mercante construido por los astilleros ingleses Irvine’s Shipbuilding & Dry Docks Co. Ltd. en West Hartlepool, siendo botado el 30 de septiembre de 1913. Desplazaba 1.945 toneladas de registro bruto y sus dimensiones eran de 86,31 metros de eslora por 12,22 metros de manga y 5,66 metros de calado. Su primer y único propietario fue la compañía escocesa Ulster SS CO. (Head Line).

Según el relato de los náufragos, mientras realizaban su ruta comercial entre Génova a Glasgow con escala en Valencia, la tarde del 11 de abril de 1916 el SS Orlock Head fue interceptado por un submarino en superficie que les obligó a detener el barco después de haberles disparado con su cañón de cubierta, el disparo impactó en la popa del navío.



Submarino en batalla
Submarino alemán abriendo fuego con su cañón de cubierta (The National Archives)

Tras abarloarse al costado del mercante inglés, se les requisó la documentación y les invitaron a abandonar el barco en diez minutos, este es el tiempo que tardaron los marinos del submarino en colocar las cargas explosivas en las bodegas del mercante, después de detonar las cargas y para acelerar su hundimiento también se sirvieron de la ayuda del cañón del submarino.

Los 28 supervivientes quedaron alojados en dos botes salvavidas que fueron recogidos por los vapores Mallorca y Villena y transportados a Barcelona.

IWM (Q 53063)
La tripulación de un buque mercante aliado abandonando el navío después de ser apresado por un submarino alemán, de modo similar habría sido con el SS Orlock Head (IWM Q53063)

Este tan sólo fue uno de los múltiples casos de hundimiento de mercantes que tuvieron lugar el mes de abril de 1916, en donde un sólo submarino, el alemán SM U-34 campó a sus anchas frente a las costas de Túnez, Argelia y España, hundiendo en un mes nueve buques mercantes con banderas de Francia, Reino Unido y Rusia, con un total de 28.749 toneladas echadas a pique.

La prensa barcelonesa y nacional iba repleta de noticias referentes a la actividad submarina alemana y austriaca frente a las costas españolas, noticias que sólo podían llegar a través de los buques que recalaban en el puerto de Barcelona y de las experiencias de los náufragos supervivientes de los hundimientos. Así fue como entre los días 11 y 12 de abril de 1916 los vapores Mallora, Villena y Jaime II llegaron a la ciudad Condal con supervivientes de los buques Angus, Orlock Head y Vega, a través de su relato llegó la noticia de que un submarino, entonces desconocido, operaba con total libertad en el triángulo comprendido entre Valencia, Islas Baleares y Barcelona.

Frente a esta nueva amenaza submarina pronto se destinaron esfuerzos por lograr detectar a estos buques bajo el agua con la suficiente antelación para anticiparse a su ataque.
Mediante unos primitivos hidrófonos se podía detectar la presencia de un submarino enemigo a una distancia de entre 2.500 a 8.000 metros, para una vez detectado proceder a su destrucción mediante cargas de profundidad.
Otro sistema que fue probado era el llamado Ries, su funcionamiento era similar a los modernos sonares, mediante un altavoz situado en la proa bajo el agua que emitía sonidos a la espera de alcanzar a un objetivo submarino, al rebotar en ellos el retorno era escuchado por dos micrófonos y amplificado, los técnicos sabiendo la velocidad y la propagación del sonido bajo el agua y aplicando un sencillo cálculo matemático conseguían averiguar la ubicación y el rumbo del submarino detectado.
Los buques dedicados a las tareas antisubmarinas normalmente eran destructores o torpederos, y en algunos casos como en la Royal Navy pequeños buques mercantes modificados y denominados “Q Ships” o Buques Q.

SS Liberator
Otro método para la lucha antisubmarina era mediente el camuflaje “dazzler”, imagen del transporte SS Liberator (NH 102006 Naval History and Heritage Command)

Si el buque atacado era un mercante solitario poco o nada se podía hacer contra esta amenaza salvo poner el buque a toda máquina.

La última patrulla

El submarino SM U-34 continuó su carrera destructora por el Mar Mediterráneo, su zona de patrulla fue el Mediterráneo Occidental, logrando hundir hasta el 9 de septiembre de 1918 a 119 barcos con un tonelaje total de 257.652 toneladas, bajo los tres capitanes que lo comandaron: Claus Rucker, Johannes Klasing y Wilhelm Canaris.

El 18 de octubre de 1918 el submarino SM U-34 al mando del capitán Johannes Klasing salió a navegar por última vez, poco o nada se sabe de su destino, supuestamente fue hundido mediante cargas de profundidad lanzadas desde HMS Privet (ex Island Queen) un Buque Q de la Royal Navy, el 9 de noviembre de 1918 cerca de Gibraltar, perdiéndose con él a toda su tripulación.

U-Boot



Más información:
Diario El Imparcial de Madrid del día 14 de abril de 1916
La guerra secreta del Mediterrani de Josep M. Castellví
Artículo de Jose María Treviño Ruiz “La Guerra Naval Submarina, 1914-1918” en la Revista General de Marina de agosto-septiembre de 2014

Naufragio del submarino A-2 en el puerto de Barcelona

El día 10 de abril de 1927 llegaban al puerto de Barcelona los submarinos Narciso Monturiol A-1 y Cosme García A-2 ambos iban escoltados por el Torpedero Nº 6, los tres buques procedieron a amarrar sus cabos en el Muelle de Barcelona. La flotilla procedía de la Estación Naval de Mahón, puerto en donde tenían su base bajo el mando del capitán de corbeta D. Antonio Alonso, su misión en la Ciudad Condal era meramente técnica. Durante dos meses serían sometidos a las rutinarias reparaciones que se efectuaban cada año en el dique seco del puerto y tendrían una duración de dos meses aproximadamente.

Extremadura_C.Garcia
El submarino Cosme García A-2 abarloado de costado al crucero Extremadura (Armada española)

La visita del submarino Cosme García A-2 al dique seco no fue muy rutinaria, una vez bajado del carenero se registró un accidente que podía haber sido el primero con víctimas mortales del Arma Submarina Española, mucho antes del accidente y hundimiento del C-4, por fortuna y gracias a la profesionalidad de la dotación del submarino más la del personal portuario, tan sólo quedó en un incidente.

El submarino Cosme García A-2

El submarino Cosme García A-2 pertenecía a la clase F, también llamada Laurenti o clase A, de construcción italiana de los que se construyeron un total de 24 unidades entre 1916 a 1918 sin nombre y numeradas de la F-1 a la F-24.

La Armada española adquirió los submarinos denominados o con el numeral F-22, F-23 y F-24, renombrados en España como Narciso Monturiol A-1, Cosme García A-2 y A-3 sin nombre, dentro de la clase A. Estos tres submarinos más el Isaac Peral A-0 fueron bautizados en honor a los pioneros españoles de la tecnología submarina y se convirtieron en los primeros submarinos del Arma Submarina de la Armada.

Tabla A

La clase F fue diseñada por el arquitecto naval Cesare Laurenti (1865-1921) y era una evolución de la anterior clase denominada Medusa.
España no fue el único cliente de esta serie de submarinos, marinas de guerra de Portugal, Brasil, Suecia y Rusia, también se interesaron en la adquisición de algunas unidades.

La clase Laurentti fue una serie de submarinos fáciles de operar, muy maniobrables y económicos, tanto para su compra como para su mantenimiento. Eran ideales para navegar en aguas poco profundas y en mares cerrados como el Mar Adriático, no siendo muy apto para navegaciones en aguas abiertas como las del Atlántico, su cota habitual de inmersión era de unos 40 metros.
Su estructura disponía de doble casco, externo y de presión, las secciones internas estaban divididas en diversos mamparos estancos separando la cámaras de torpedos, oficiales, control/maniobras, sala de máquinas y baterías. En cuanto a la parte externa tenía un diseño y una apariencia muy parecido a un barco torpedero.

El submarino Cosme García A-2 fue construido en los astilleros de FIAT San Giorgio en Muggiano  (La Spezia), siendo botado el 17 de junio de 1917 y dado de alta el 25 de agosto de 1917.

Perfil A-2
(Julio Martínez Pillet vía U-Modelismo.com)

Desplazaba 262 toneladas en superficie y 319 toneladas en inmersión, su eslora era de 45,63 metros por 4,22 metros de manga y 4,18 metros de puntal. Era propulsado por dos motores diesel FIAT 2C 216 más dos motores eléctricos Savigliano a dos ejes, velocidad máxima 12,3 nudos y 8 nudos en inmersión; autonomía máxima en superficie 1.300 millas náuticas a 9 nudos y/o 139 millas a 1,5 nudos en inmersión. Cota de inmersión 45 metros. Dotación, 26 tripulantes.

Su armamento era de dos tubos lanzatorpedos de 450 mm. a proa con cuatro torpedos de reserva, más 1 cañón de 76 mm. y una ametralladora de 6,5 mm.

El naufragio

Además de la actividad comercial del puerto de Barcelona, los astilleros Nuevo Vulcano primero y Unión Naval de Levante más tarde, ofrecían a todos aquellos buques que lo necesitaran un servicio de carenado en los dos diques secos que había disponibles en las instalaciones portuarias, uno era el dique flotante y el otro el de poniente.
Durante el año 1927 pasaron por ambos diques un total de 182 buques de todo tipo y nacionalidad, de los que 6 eran militares, estos fueron el crucero Rio de la Plata, los Torpederos números 6 y 17 y los submarinos Narciso Monturiol A-1 y Cosme García A-2.

a2-bcn-1925
El submarino Cosme García A-2 en una visita anterior a Barcelona (vía Arma Submarina 100 años en imágenes)

El submarino A-2 subió a dique seco el día 19 de abril de 1927, finalizados los trabajos se puso a flota para pruebas en la mar. Estas pruebas se efectuaron la mañana del día 28 de junio para comprobar el estado de sus motores de combustión, una vez finalizadas amarró sus cabos de punta en el Muelle Nuevo frente a los astilleros de Nuevo Vulcano.

Al mediodía, cerca de las 2 de la tarde, se efectuaron más pruebas pero en el interior del puerto, esta vez se pretendía verificar el estado del sistema de válvulas compensadas de los tubos lanzatorpedos disparando con tan sólo aire comprimido y sin carga de torpedo. Este simulacro de lanzamiento requería la apertura de las compuertas exteriores de los tubos y así se ejecutó abriendo la compuerta exterior del tubo lanzatorpedos de estribor para llenarlo de agua, sin razón aparente el mecanismo de bloqueo que impide que la compuerta exterior y la interior permanezcan abiertas a la vez no funcionó, por tanto al abrirse la compuerta exterior también se abrió la interior entrando en la cámara de torpedos un gran caudal de agua.

La tripulación que se hallaba en la cámara de torpedos intentó por todos los medios cerrar la compuerta interior, mas la fuerza del agua era tan fuerte que lo único que podían hacer fue cerrar la compuerta que comunicaba con la cámara de oficiales a fin de controlar la inundación. A pesar de la dificultad, procuraron cerrar la compuerta interior del tubo lanzatorpedos y detener la entrada de agua, pero todos los esfuerzos fueron en vano, por lo que dirigieron todo su empeño en intentar cerrar la compuerta exterior, con un éxito parcial.

Perfil clase F
Secciones internas de un submarino de la clase Laurenti o F (vía Betason, XI Gruppo Sommergibili Atlantici)

Con el agua a la altura del pecho se procedió a asegurar lo máximo posible al submarino para minimizar los daños, previo al desalojo del mismo; se cerraron las escotillas de proa y la de recarga de torpedos, se sellaron los compartimentos estancos y se desconectaron las baterías, finalmente se cerró la escotilla de popa y la de la vela quedando el submarino sin tripulación y hundiéndose poco a poco por proa ligeramente escorado a babor.

En ese estado permaneció hasta que llegó la ayuda de la Junta de Obras del puerto y de otros buques de la Armada que se hallaban en las proximidades.
Mediante dos grúas de 60 y 80 toneladas se intentó izar al submarino y estabilizarlo, durante estas operaciones se empezaron a oír algunas explosiones internas, apareciendo en la superficie algunas burbujas, gases y un humo con tono amarillento.

Una vez tuvieron estabilizado al submarino mediante las grúas, un buzo intentó taponar la compuerta exterior del tubo lanzatorpedos, sin éxito, por lo que se decidió izar al submarino por proa para dejar fuera del agua las compuertas de los tubos lanzatorpedos. Aislado el principal causante de la inundación, se comenzó el achique del agua mediante bombas y una vez el agua hubiera descendido lo suficiente, entraron miembros de la tripulación protegidos con máscaras antigás cedidas por el comandante del portahidros Dédalo surto en el puerto. La dotación, no sin riesgo a pesar de las máscaras, logró cerrar la compuerta interior del tubo lanzatorpedos y una vez asegurada y detenida la inundación las grúas volvieron a poner al submarino horizontal.

Cosme Garcia A-2 BCN_2
Rescate del submarino naufragado en el puerto de Barcelona (MJOP 1926-1929)

A la mañana siguiente ambas grúas depositaron al submarino A-2 sobre el agua dejándolo que flotara libremente, aunque seguía un poco escorado a babor. Al mediodía se condujo al submarino al dique flotante, quedando fuera del agua sobre los careneros a la espera que la atmósfera interior volviera poco a poco a ser respirable.

No se hubo que lamentar ninguna pérdida humana pero si hubo heridos, aun con las máscaras de protección, no se pudo evitar que algunos tripulantes que entraron en el submarino para cerrar la compuerta interior del lanzatorpedos se intoxicaran levemente con los gases de cloro que emanaron de las baterías al contacto con el agua, estos heridos fueron asistidos por sanitarios del portahidros Dédalo.

En cuanto a la avería de las compuertas, se encontró un defecto en el sistema de bloqueo, defecto que para evitar que sucediera en el resto de la serie fue solventado lo más rápidamente posible.

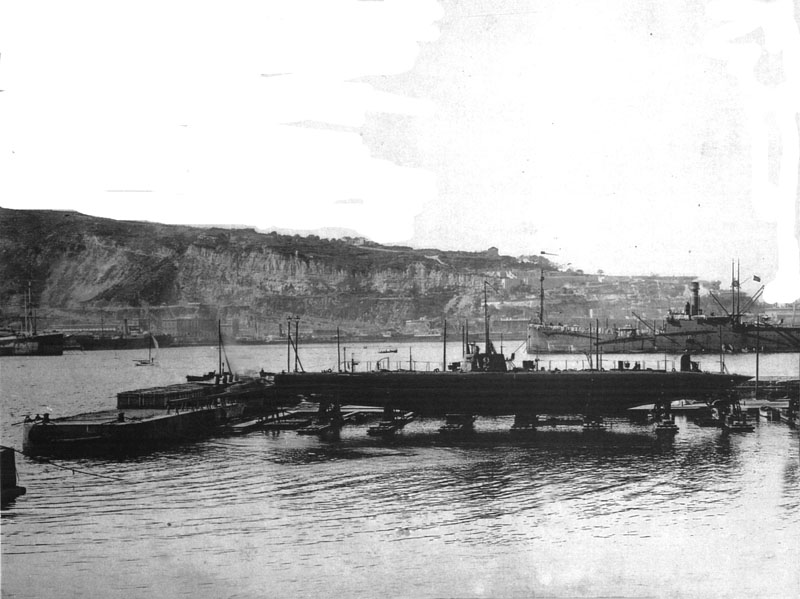

Cosme Garcia A-2 BCN
El submarino Cosme García A-2 con el portahidros Dédalo al fondo (vía José de Dios)

En el periodo comprendido entre 1928 a 1929 el submarino Cosme Garcia A-2 fue sustituido por el A-3 en la Estación Naval de Mahón. A mediados de 1929 los submarinos destacados en Mahón fueron los Isaac Peral A-0, Narciso Monturiol A-1, Cosme García A-2 y A-3, más el Torpedero Nº 6 y el transporte Almirante Lobo como buques de apoyo.
La División de submarinos de Mahón fue disuelta en 1930, volviendo todos los submarinos a Cartagena.
El submarino Cosme García A-2 causó baja en la Armada el 17 de diciembre de 1931.



Flotilla Submarinos_patch



Para saber más:
Revista General de Marina Tomo 101 página 239
Foro Betason, XI Gruppo Sommergibili Atlantici, submarinos clase F (italiano)
Memoria de la Junta de Obras del Puerto de Barcelona 1926-1929

Un pequeño barco muy atareado

El día 5 de marzo de 1966 entraba en visita de cortesía el buque de rescate submarino USS Petrel ASR-14 al mando del teniente comandante Max Alan Harrell, escala habitual con marinos ya habituales en Barcelona desde que se estableció el puerto de la ciudad Condal como base de descanso de las unidades de la Sexta Flota norteamericana, pero esta escala tenía algo especial.

USS_Petrel_2
USS Petrel ASR-14 (imagen vía Navsource.org)

Pocas semanas antes el USS Petrel participó de manera muy activa en la recuperación y traslado de una de las cuatro bombas que cayó al mar en lo que se llamaría “el incidente de Palomares”

El USS Petrel ASR-14 es el tercer buque en llevar este nombre de un ave marina, pertenecía a la clase Chanticteer construido en los astilleros norteamericanos de Savannah Machinery and Foundry Co. en Savannah (Georgia), siendo botado el 26 de septiembre de 1945 y dado de alta el 24 de septiembre de 1946.
Tenía un desplazamiento de 1.809 toneladas, con una eslora de 76,61 metros por 13 metros de manga y 4,3 metros de calado. Lo propulsaban cuatro motores diesel General Motors modelo 12-567 de 3.000 shp. a un eje, su velocidad máxima era de 14,5 nudos.
Su armamento era de tipo defensivo con 1 montaje sencillo de 76 mm. y 4 sencillos de 20 mm. Su dotación, 63 tripulantes.

El día 17 de enero de 1966 un bombardero estratégico B-52G mientras repostaba combustible de un avión KC-135 sobre Palomares, colisionó contra el avión nodriza destruyéndose ambos aparatos. En la colisión perecieron los cuatro tripulantes del avión KC-135, más tres tripulantes del bombardero, los otros cuatro lograron salvarse.

B52_KC135
Avión cisterna KC-135 y bombardero B-52 repostando en vuelo

El B-52G, proveniente de la frontera turco-soviética se dirigía a su base de Seymour Johnson en Carolina del Norte. Su carga bélica consistía en cuatro bombas termonucleares B-28 o Mk. 28 modelo 5 de caída retardada con paracaídas, con una potencia explosiva cada bomba de 1,45 megatones. Tres cayeron en tierra y una en el mar. De las tres bombas que cayeron a tierra, una se encontró en relativo buen estado cerca de la desembocadura del rio Almanzora; las otras dos debido al impacto detonaron la carga explosiva que inicia la detonación nuclear, la explosión esparció materiales radiactivos en una amplia zona, una se encontró en un solar del pueblo y la otra en una sierra aledaña.
La última bomba se presupone que durante la caída se le desplegó el paracaídas y cayo suavemente en el mar.

B28
Bomba atómica del tipo B28

El 22 de enero de 1966 la Fuerza Aérea norteamericana (USAF) contacta con la marina de los Estados Unidos (US Navy) para que le ayude a recuperar la bomba caída al mar, esta operación queda al mando del realmirante L.V. Swanson, el capitán Willard Franklyn Searle y el doctor John P. Craven, este último diseñó un plan matemático para la localización de la bomba.



En principio se sabía donde había caído la bomba aproximadamente gracias a un pescador que faenaba por la zona y vio como caía. Este pescador era Francisco Simó Orts o también llamado “Paco el de la bomba”.

paco_bomba
Francisco Simó Orts o “Paco el de la bomba”

En la supuesta zona de caída se desplegaron los dragaminas norteamericanos USS Pinnacle MSO-462, en donde iba embarcado “Paco el de la bomba” que guio al buque hasta el lugar de la caída, y el USS Sagacity MSO-469. El artefacto nuclear fue localizado por el sonar del USS Pinnacle y confirmado por el del USS Sagacity.

A partir de este momento se organiza el dispositivo para rescatar a la bomba, al mando del rescate está el capitán Willard Franklyn Searle, ingeniero y buzo. Los buques encargados de transportar y dar soporte a los buzos fueron los USS Hoist ARS-40, USS Petrel ASR-14 y USS Tringa ASR-16. Casualidad o no, los USS Hoist y USS Petrel un año antes habían estado realizando ejercicios de recuperación de misiles Polaris, ASRCOC y SUBROC, por lo que ya tenían experiencia en el rescate de este tipo de ingenios.
Los buzos realizaron inmersiones a cotas de entre 37 a 110 metros pero la bomba se hallaba a 880 metros de profundidad, por lo que se necesitaba otro tipo de medio para llegar a ella.

Desde los Estados Unidos y a bordo del buque de asalto anfibio USS Plymouth Rock LSD-29, llegaron dos mini submarinos, el DSV Alvin y el Aluminaut, con ellos pretendían llegar a esa profundidad, verificar el estado de la bomba además de evaluar el método para para subirla a la superficie.

Alvin_(DSV-2)_port_bow_view
DSV Alvin

El mini submarino Alvin fue construido en 1964 por General Mills Electronics Group en Minneapolis (Minnesota), tiene un desplazamiento de unas 17 toneladas y una eslora de 7,1 metros. Es de propulsión eléctrica, con una velocidad máxima de 2 nudos y una autonomía de 72 horas para tres tripulantes. Su cota de inmersión en pruebas es de 6.500 metros.
A fecha de hoy el DSV Alvin sigue en servicio, es operado normalmente por la US Navy y la Institución Oceanográfica Woods Hole.

Aluminaut
Mini submarino Aluminaut

El Aluminaut construido en 1964 por Reynolds Metals Company, fue el primer submarino construido enteramente de aluminio del mundo. Desplazaba 80 toneladas y tenía una eslora de 16 metros. La propulsión eléctrica le daba una velocidad de 2 nudos y una autonomía de 32 horas, su dotación era de 3 tripulantes y de 3 a 4 científicos. Su cota de inmersión, 4.600 metros.
El mini submarino se retiró del servicio activo en 1970, y permanece conservado como buque museo en el Museo de Ciencia de Virginia en Richmond.

CURV-I
CURV-I

Después de dos meses y medio los mini submarinos localizaron por fin la bomba y se procedió a su rescate. Para ello se utilizó un mini submarino no tripulado llamado CURV-I (Cable Controlled Underwater Recovery Vehicle o vehículo submarino de recuperación controlado por cable) dirigido desde el USS Petrel, este tipo de mini submarinos se utilizan principalmente para recuperar torpedos en el fondo del mar lanzados en prácticas de tiro.



El 23 de marzo de 1966 un submarinista del USS Hoist fue herido de gravedad al soltarse un cable durante las operaciones de rescate, ese cable prácticamente le seccionó la pierna por debajo de la rodilla, el submarinista herido era Carl Brashear. La historia de este submarinista inspiraría la película “Hombres de honor” del año 2000.

El 7 de abril de 1966 mediante el CURV-I y asistido por submarinistas se consiguió recuperar la bomba y depositarla en la cubierta de popa del USS Petrel. Desde Nápoles se desvió al buque de apoyo USS Cascade AD-16 en donde se trasladó la bomba para ser llevada de vuelta a los Estados Unidos.

CURV-I_H-bomb_Petrel
Bomba recuperada a bordo del USS Petrel (imagen vía Navsource.org)

A pesar de que el ejército norteamericano, descontaminó las aéreas en donde cayeron las bombas en tierra, aun quedan amplias zonas contaminadas en toda la zona y así seguirán durante varios miles de años.

manuel_fraga_baño_palomares
Icónica imagen de Manuel Fraga bañándose en las playas de Palomares con el fin de aumentar la confianza al turismo y a la población local

El USS Petrel colaboraría en más misiones de rescate en el fatídico año de 1968 en donde desaparecieron cuatro submarinos de distintas naciones: el INS Dakar israelí, el francés FS Minerve S-647, el norteamericano USS Scorpion SSN-589 y el soviético K-129.

Compo_subs
INS Dakar – FS Minerve – USS Scorpion

El INS Dakar desapareció el 9 de enero de 1968, se hundió por causas desconocidas sin ningún superviviente. No se localizaría el pecio del submarino hasta 31 años después entre Chipre y Creta. En 1999 se recuperaría parte de la vela para ser expuesta en el Museo Naval de Haifa.

El submarino francés FS Minerve S-647 desapareció el 27 de enero de 1968 con 52 tripulantes. En esta operación de rescate participó un amplio dispositivo de la marina de guerra francesa incluyendo al portaaviones francés FS Clemenceau R-98 y los mini submarinos SP-350 Denise y Archimède supervisado por el científico Jacques Costeau, por parte de la US Navy fueron los buques USS Mizar T-AGOR-11 y USS Petrel. La única pista que se tiene de su posición fue una anomalía en los sismógrafos de la zona próxima a la base naval de Tolón, se supone que esa anomalía indica el momento de la posible implosión del submarino a unos 20 kilómetros al sur de la base. El Minerve a fecha de hoy aun no ha sido localizado.

Por último el USS Scorpion SSN-589 desapareció el 27 de mayo de 1968 con 89 tripulantes sin ningún superviviente, localizado a mas de 3.000 metros de profundidad a 400 millas al sur oeste de las islas Azores con signos evidentes de una implosión al cruzar la profundidad de aplastamiento, la sala de máquinas se encontraba 15 metros adelantada desde su posición hacia la proa.

El buque de rescate submarino USS Petrel ASR-14 fue dado de baja el 30 de septiembre de 1991 y en el año 2003 fue vendido para desguace.

USS_Petrel_patch
