Buque de Acción Marítima Audaz P-45

La brumosa mañana del jueves día 13 de diciembre de 2018 hacía su entrada al puerto de Barcelona el Buque de Acción Marítima Audaz P-45 de la Armada española. Ha sido guiado por el práctico hasta el Muelle de Barcelona paramento norte realizando una maniobra perfecta sin necesitar la asistencia del remolcador Montalt que le seguía de cerca, en ese lugar permanecerá hasta el próximo día 15 de diciembre.

Audaz P-45
Buque de Acción Marítima Audaz P-45 (Antoni Casinos Va)

Esta es la primera visita a la ciudad Condal del Audaz y el segundo buque de este tipo en visitarnos, con anterioridad ya recaló en este puerto el Meteoro P-41 en noviembre de 2011. El Audaz podrá ser visitado los días jueves y viernes de 16.00 a 17.30 horas.

Este joven buque de la Armada fue entregado el 27 de julio de este año y desde el día de su llegada a su nueva base de Cartagena, el 3 de septiembre, se encuentra realizando tareas de adiestramiento de su dotación y con otras unidades de la Armada como paso previo a la incorporación plena a la flota y en las operaciones internacionales en los que la Armada está comprometida.

Audaz P45 03
El Audaz comenzando las operaciones de atraque por sus propios medios (Antoni Casinos Va)

Los Buques de Acción Marítima

El Audaz pertenece a una nueva serie de buques encargados por la Armada española a los astilleros de Navantia destinados a renovar la actual y heterogénea flota de patrulleros, algunos de ellos con más de 35 años en servicio.
Esta nueva serie se denomina clase Meteoro y son calificados como Buques de Acción Marítima o también conocidos como BAM por sus siglas, son capaces de realizar misiones algo más complejas que sus antecesores. Con un porte similar a una fragata pequeña o más próximo a una corbeta, estos nuevos buques permiten una gran flexibilidad y gran polivalencia en cuanto a tipos de misiones que puede realizar.

Meteoro P-41
El BAM Meteoro en su visita de 2011 (Antoni Casinos Va)

A las ya conocidas misiones de patrulla de aguas territoriales, guardapescas, rescate y salvamento, apoyo al medioambiente y ayuda y cooperación con otras Fuerzas y Cuerpos de Seguridad del Estado, habría que añadir nuevos perfiles de misión aparecidos recientemente debido a los nuevos riesgos y amenazas del siglo XXI. Estas nuevas amenazas están relacionadas con la lucha contra la piratería, contra el terrorismo desde la mar y/o protección de infraestructuras críticas.

Audaz P45 04
El Audaz en el Muelle de Barcelona junto al edificio del World Trade Center (Antoni Casinos Va)

Sus sistemas automatizados le permiten navegar con una dotación muy reducida y su habitabilidad les proporciona navegaciones de larga duración sin ocasionar un gran desgaste entre el personal del buque.
Su sistema de combate está perfectamente integrado con el resto de la flota siendo el estándar de la Armada, el FABA SCOMBA, y como novedad en este tipo de patrulleros están dotados de un hangar y plataforma de vuelo para poder embarcar a un helicóptero propio, elemento que potencia y amplía aun más las capacidades de los BAM.

Se proyectó la construcción de nueve unidades de las que se han terminado y entregado cinco más una que está en fase de pruebas de mar, estos buques son los siguientes:

Tabla BAM

El diseño modular de estos buques les permite no solo realizar las misiones originales encomendadas como patrulleros de altura, en un futuro está prevista la construcción de las tres unidades restantes del programa, estas deberían de reemplazar al buque oceanográfico Las Palmas A-52, al auxiliar de inteligencia Alerta A-111 y al buque de salvamento y rescate Neptuno A-20.

El Audaz

Este nuevo Audaz es el cuarto buque de la Armada en llevar este nombre, con anterioridad tuvieron el honor de nombrarse Audaz: un cañonero torpedero de la clase Temerario de 1891, un destructor de la clase Furor de 1898 y un destructor de la clase Audaz de construcción nacional de 1953.

Características técnicas

BAM Perfil
Perfil de uno de los primeros diseños de los BAM (colección Josep de Dios)

Clase: Meteoro
Tipo: Buque de acción marítima
Astillero: Navantia, San Fernando – Puerto Real, España.
Botadura: 30 de marzo de 2017
Alta: 28 de julio de 2018
Desplazamiento: 2.840 Tm. a plena carga
Dimensiones: 93,90 x 14,2 x 4,2 metros.
Propulsión: Sistema CODOE (COmbined Diesel Or Electric, combinada diesel o eléctrica), 2 motores diesel MTU/Navantia 16V-1163-M84 de 10,4 MW de potencia más dos motores eléctricos PTU Seiemens de 1,5 MW entre los dos motores, alimentados por cuatro generadores diesel Navantia/MTU, a dos ejes con hélices de paso variable.
Su velocidad máxima es de 20,5 nudos y su autonomía de 8.700 millas nauticas a 10 nudos.
Dotación: 46 entre marineros, suboficiales y oficiales; ampliable a 50 y con capacidad para transportar a 70 personas. La dotación de la Unidad Aérea Embarcada es de 17 personas.
Armamento: Artillería: 1 cañón OTO-Melara Compatto de 76/62 mm., 2 cañones BAe Mk. 38 mod. 2A Typhoon de 25/87 mm. más diversos afustes para ametralladoras Oerlikon de 12,7 mm.

Audaz P45 07
Cañón automático de 25 mm. con su dirección de tiro optrónica (Antoni Casinos Va)

Electrónica: 1 radar de descubierta aérea y de superficie Indra SkyFender, 1 radar de navegación Northrop Grumman Sperry Marine Vision/Master FT, 1 radar de dirección de tiro Selex Orion RTN-25X más dirección de tiro optrónico FABA DORNA 2. Sistema ESM, Indra Rigel y 2 lanzadores de señuelos SRBOC Mk. 36
Sistema de combate FABA SCOMBA, comunicaciones por satélite SECOMSAT, enlace de datos Link 11.

Audaz P45 05
Mástil con sus principales sensores (Antoni Casinos Va)

Aeronaves: dispone de cubierta de vuelo a popa y hangar para operar con un helicóptero de tipo ligero o medio Augusta-Bell AB-212, Sikorsky SH-60B Seahawk o NH-90. Su cubierta de vuelo está preparada para recibir un helicóptero pesado como el Sikorsky SH-3 Sea King y además puede operar con drones.



Audaz Escudo

Fragata Provence D-652

La mañana del día 24 de noviembre de 2018 llegaba a Barcelona, en visita de cortesía, la fragata de la Marina Nacional Francesa Provence con numeral D-652, de la clase Aquitaine o también denominadas del tipo FREMM.

Provence D-652
Fragata Provence D-652 (Antoni Casinos Va)

El buque de guerra efectuó la entrada por la bocana norte y guiada por los remolcadores Cala Gullo y Ramón Casas más la inestimable ayuda del práctico, pasó a amarrar sus cabos en el Muelle de Barcelona Este junto al edificio del World Trade Center en donde permanecerá hasta el día 27 de noviembre.

Provence D652 WTC
La frata Provence recién llegada (Antoni Casinos Va)

Las fragatas FREMM (Frégate euEopéenne Multi-Mission o Fragata Europea Multimisión) se construyen en dos astilleros distintos de dos naciones europeas: Francia e Italia. En Francia son construidas por la Dirección de Construcciones Navales (DCNS) en Lorient  y en Italia por los astilleros Fincantieri Cantieri Navali Italiani S.p.A. en Muggiano.

Francia ordenó la construcción de 8 unidades de las que ya se han entregado 4 y la Marina Militar italiana efectuó un pedido de 10 unidades de las que 6 ya entraron en servicio. La marina de guerra de Grecia se mostró interesada en adquirir 6 fragatas FREMM con capacidad para poder lanzar misiles de crucero SCALP pero parece que finalmente tan sólo alquilarán dos fragatas por un periodo de cinco años.
Otras naciones no europeas han adquirido fragatas FREMM, la primera fue Marruecos con la fragata Mohamed VI 701 y Egipto con la Tahya Misr FFG-1001 (ex Normandie D-651).

Estas fragatas tienen un rol principal multimisión, aunque originalmente el programa de diseño y construcción francés preveía diferentes versiones según las necesidades del momento. Estas versiones estaban divididas en tres: antiasubmarina, ataque a tierra y multipropósito. Finalmente con la reducción del plan de construcción de 17 fragatas FREMM a tan sólo 8 también cambió la disposición de las versiones, por tanto 6 fragatas fueron construidas para realizar misiones antisubmarinas de las que tan sólo dos están dedicadas exclusivamente a misiones antiaéreas, por otro lado todas aquellas fragatas que dispongan del VLS SYLVER A70 podrán lanzar misiles de crucero Scalp Naval.

SYLVER VLS
Familia de lanzadores VLS SYLVER

La compañía francesa DCNS estaría desarrollando otras dos versiones nuevas, las llamadas FREDA (FREgates de Défense Aériennes, fragatas de defensa aérea) y la FREMM-ER.
La versión FREDA vería potenciada su capacidad antiaérea con el nuevo radar Heracles y un lanzador VLS SYLVER A50 de 32 celdas, capaz de lanzar los misiles Aster 30 de 120 kilómetros de alcance pero verían mermada su capacidad antisubmarina al no llevar sonar remolcado.
Por otro lado la nuevas fragatas FREMM-ER embarcarían el nuevo radar Thales Sea Fire 500, similar al AN/SPY-1 en apariencia pero de escaneado activo. Esta versión tendría mayor capacidad antisubmarina y de ataque a tierra pudiendo lanzar los misiles de crucero Scalp Naval.

Cabe destacar que las fragatas FREMM son una de las finalistas del programa norteamericano FFG(X) para proveer a la US Navy de un nuevo tipo de buque multimedio. Las FREMM competirán con el resto de diseños seleccionados, las fragatas de la clase Álvaro de Bazán o F-100, la clase Independence, las Freedom y los cutters de la clase Heritage.

Provence D652 WTC_2

Especificaciones técnicas:

FFG D650 Aquitaine

Clase: FREMM o Aquitaine
Tipo: Fragata
Astillero: DCNS, Lorient, Francia.
Botadura: 18 de septiembre de 2013
Alta: 12 de junio de 2015
Desplazamiento: 6.000 Tm.
Dimensiones: 142 x 20 x 5 metros.
Propulsión: sistema CODLOG (combinado diesel eléctrico y gas), una turbina a gas General Electric LM2500 y dos motores MTU series 4000 de 2,2 MW de potencia cada uno a dos ejes, velocidad máxima más de 27 nudos y una autonomía de 6.000 millas náuticas a 15 nudos.
Dotación: 145.

Provence D652 WTC_4
Encima del puente de mando el radar Heracles con forma de pirámide truncada y el mástil con el resto de electrónica (antoni Casinos Va)

Armamento: Artillería, 1 cañón OTO Melara de 76 mm. Super Rapid, 3 cañones de 20 mm. Nexter Narwhal y 2 ametralladoras de 12,7 mm. Browning; misiles en dos lanzadores VLS, un SYLVER A43 para 16 misiles antiaéreos Aster 15 y un SYLVER A70 para 16 misiles antiaéreos Aster 30 o 16 misiles de crucero MBDA Scalp Naval, 2 lanzadores cuádruples para misiles antibuque MBDA Exocet MM-40 Block III, capacidad para lanzar misiles de crucero MBDA Naval Scalp mediante VLS A70; torpedos, 2 lanzadores dobles para torpedos antisubmarinos MU-90.

Provence D652 WTC_3
Proa de la Provence con el cañón OTO Melara de 76 mm. y los lanzadores VLS (Antoni Casinos Va)

Electrónica: un radar multifunción Thomson Héraklès 3D; sistemas optrónicos Sagem VIGY MM y Thales ARTEMIS de búsqueda y seguimiento infrarrojo; sistema ESM Thales ALTESSE-C y Thales VIGILE ESM/ELINT; contramedidas SAGEM NGDS y SIGEN R ECM; sonar, un Thales UMS 4110 CL de baja frecuencia en modos activo y pasivo montado en el casco y un sonar de profundidad variable CAPTAS 4 / UMS 4249.

Provence D652 WTC_5
Sistemas de guerra electrónica y lanzadores de señuelos (Antoni Casinos Va)

Aeronaves: Dispone de cubierta de vuelo a popa y un hangar para operar con un helicóptero de tipo medio NH-90.



Marine_Nationale Logo

Fragata Guépratte F-714

El día 9 de noviembre de 2018 hacía su entrada al puerto de Barcelona, en visita de cortesía, la fragata de la Marina Nacional francesa Guépratte con numeral F-714 con base en Tolón, la cual tras una delicada maniobra de atraque procedió a amarrar sus cabos de babor en el Muelle de Barcelona paramento Este, permaneciendo en la ciudad hasta el día 13 de noviembre.

Guepratte F-714
Fragata Guépratte F-714 (Antoni Casinos Va)

La Guépratte pertenece a la clase de fragatas ligeras La Fayette y este buque es el último componente de esta serie que quedaba por visitar Barcelona, anteriormente entre 1998 a 2015 habían recalado en el puerto el resto de buques que componen la clase, estos son las fragatas La Fayette F-710, Sucouf F-711, Courbet F-712, Aconit F-713 y el útimo Guépratte F-714.

La presencia de la fragata Guépratte a Barcelona está motivada por la celebración de la firma del Armisticio del fin de la Primera Guerra Mundial el día 11 de noviembre de 1918. Desde entonces a lo largo del mundo y del territorio español, en esas mismas fechas, se han sucedido multitud de ceremonias en homenaje y recuerdo a los caídos en la Gran Guerra.

Uno de estos homenajes que se realizan al acercarse estas fechas es el que la colonia francesa en Barcelona, marinos franceses venidos a propósito y más recientemente la asociación “Souvenir Français Comite de Barcelona Espagne” realiza a los pies del monumento en memoria a los voluntarios españoles y a los soldados de franceses caídos en la Gran Guerra. Este monumento con forma de monolito está situado en el cementerio de Montjuich (antiguo cementerio del Sudeste) y fue inaugurado el 1 de mayo de 1925 en presencia del Rey Alfonso XIII.

La clase La Fayette

Esta fragata pertenece a la primera serie de buques de guerra franceses con diseño furtivo denominada clase La Fayette, también se la conoce como FL-3000 (Frégate Légère de 3.000 toneladas) o FLF (Frégate Légère Furtive). Además
Con capacidad multimisión, puede ejercer tareas antiaéreas, guerra de superficie, además de patrulla de zona económica exclusiva. A partir del año 2020 toda la clase será adaptada para poder realizar misiones de guerra antisubmarina.

Su característico diseño llevó a que fueran denominadas popularmente como “invisibles”, parte del éxito de su furtividad la obtiene gracias a la construcción y composición de su superestructura.
Los costados del buque están inclinados 10 grados; se ha eliminado cualquier elemento capaz de reflejar las ondas de los radares enemigos obteniendo una apariencia completamente limpia y lisa; las superficies del casco externo están revestidas con una pintura especial que absorbe las ondas de radar y están compuestas por un peculiar material absorbente para las señales electromagnéticas, combinando madera y fibra de vidrio tan fuerte y resistente como el acero; para el resto de acabados externos se procuró construir en ángulos lo más rectos posible; todos aquellos elementos móviles como grúas para las lanchas RHIB, lanzadores de misiles y radares, están adaptados para reducir lo máximo posible su firma radar.



Guepratte F-714_2
La fragata Guépratte atracada en el Muelle de Barcelona (Antoni Casinos Va)

Se construyeron 5 unidades para la Marina Nacional francesa, entre 1992 y 1999, y otros 15 buques fueron encargados y comprados por Arabia Saudí (3), Taiwán (6) y Singapur (6).
Estos otros 15 buques aunque pertenecen a la misma clase La Fayette tienen algunas diferencias según las necesidades del comprador, siendo las fragatas construidas para Singapur las que poseen el diseño más singular y atrevido de toda la serie.

La fragata Guépratte F-714, es el segundo buque en llevar este nombre en honor al vice almirante Émile Paul Amable Guépratte (1856-1939), destacado marino conocido por la defensa de los Dardanelos durante la Primera Guerra Mundial.

Breve historial operativo

La fragata Guépratte y su dotación, como el resto de unidades navales francesas, está involucrada en multitud de ejercicios tanto nacionales como extranjeros, algunos de ellos en los que ha participado han sido: Misión Corymbe en 2009, puesta en marcha en 1990 para asegurar la presencia naval francesa en el Golfo de Guinea y en las costas de África occidental; Operación Atalanta en 2010, 2011 y 2012; Operación Libertad Duradera en 2014 y la Misión Jeanne d’Arc en 2016 para la instrucción de los nuevos oficiales de la escuela Naval.

Este buque de guerra francés además es el único que embarca en su dotación a 25 mujeres y en el año 2016 la capitana Claire Pothier consiguió el mando de la fragata, marcando un hito histórico en la Marina Nacional francesa.

Características técnicas

La Fayette perfil

Clase: La Fayette
Tipo: Fragata
Astillero: DCNS, Lorient, Francia.
Botadura: 3 de marzo de 1999
Alta: 27 de octubre de 2001
Desplazamiento: 3.600 Tm. a plena carga
Dimensiones: 125 x 15,4 x 4,1 metros.
Propulsión: 4 motores diesel SEMT Pielstick 12PA6V280 STC2 de 21.000 hp. a dos ejes, velocidad máxima de 25 nudos; autonomía 7.000 millas nauticas a 15 nudos o 9.000 millas a 12 nudos.
Dotación: 141 entre marineros, suboficiales y oficiales.
Armamento:
Artillería: 1 cañón de 100 mm. modelo 100 TR situado a proa y dos montajes sencillos de 20 mm. F2 a los costados del puente de mando.
Misiles: 1 lanzador Crotale CN2 antiaéreo para 8 misiles con recarga de otros 16, situado sobre el hangar; 8 lanzadores de misiles Exocet MM-40 block II antibuque situados en crujía; dispone de reserva de espacio a proa entre el cañón y el puente de mando para la instalación de un VLS Sylver de 16 celdas para misiles antiaéreos Aster 15.

Crotale
Lanzador de misiles antiaéreos Crotale (Antoni Casinos Va)

Electrónica: Radar de descubierta aérea y de superficie DRBV-15C; 2 radares de dirección de tiro para la artillería; radar de navegación, control de aeronaves y asistencia al aterrizaje DRBN-34.

Direccion de Tiro
Radar de dirección de tiro Castor & Sagem TDS-90 optrónico (Antoni Casinos Va)

Sistemas de ESM: Interceptador de radar ARBR-21, de radio Saïgon ARBG-1; lanzador de señuelos Dagaie Mk. 2; sistema activo antitorpedos AN/SLQ-25 Nixie y reductor de ruido en las hélices Prairie-Masker.
Sistemas de comunicación por satélite Syracuse II e Inmarsat.

Radar
Detalle del radar DRBV-15C y debajo del mismo los lanzadores de misiles Exocet vacíos (Antoni Casinos Va)

Aeronaves: dispone de cubierta de vuelo a popa y hangar para operar con un helicóptero de tipo medio Panther o NH-90, su cubierta de vuelo está preparada para recibir un helicóptero pesado como el Super Frelon o similar.

La capacidad de la clase La Fayette para la guerra antisubmarina es prácticamente nula, pero esta condición podría terminar a partir del año 2020, para entonces la Marina Nacional francesa tiene previsto realizar unas profundas obras de actualización y modernización de los cinco buques de componen la serie. Algunas de estas mejoras son la instalación de un sonar de casco, la actualización de su sistema de combate por uno derivado del portaaviones Charles de Gaulle, reemplazo del sistema de misiles Crotale por dos lanzadores Sadral para misiles antiaéreos Mistral, más la revisión de todos sus sistemas electrónicos, informáticos, planta propulsora y planta productora de energía eléctrica y estructura del buque.



metopa F714

Fragata Santa María F-81

La lluviosa mañana del día 10 de octubre de 2018 efectuaba su entrada al puerto de Barcelona, en visita de cortesía, la fragata lanzamisiles Santa María F-81 de la Armada española que tras ser ayudada por dos remolcadores procedió a atracar por su costado de babor en el Muelle de Barcelona paramento este junto a World Trade Center, lugar en el que permanecerá hasta el próximo día 14.

Santa Maria F-81_1

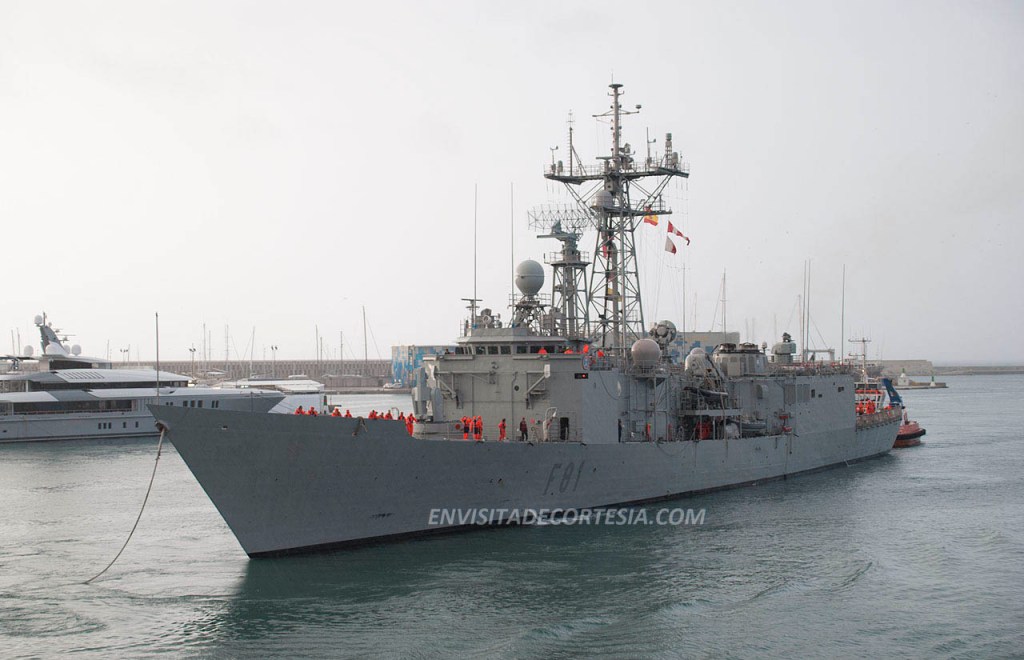

Fragata Santa María F-81 (Antoni Casinos Va)

La fragata Santa María estará acompañada del patrullero de altura Tarifa P-64 que nos visito hace algunos meses, el patrullero tiene prevista la llegada la tarde del mismo día 10 y procederá a atracar en el Muelle de Barcelona, no muy lejos de la fragata.

En esta ocasión ambos buques estarán presentes en la ciudad Condal con motivo de la celebración del Salón Náutico Internacional de Barcelona, coincidiendo además, con la fiesta nacional de España del 12 de Octubre.
La fragata podrá ser visitada por el público los días 11, 12 y 13, con el horario de: miércoles de 16.00 a 19.00, jueves y viernes de 11.00 a 13.00 y de 16.00 a 19.00 horas y sábado de 11.00 a 13.00 horas. El patrullero realizará salidas a la mar para el bautizo de escolares.

La fragata Santa María es el primer buque de la clase que lleva su nombre y deriva de la numerosa serie de fragatas antisubmarinas norteamericana llamada Oliver Hazard Perry, de la que se han construido en Estados Unidos para la US Navy 71 unidades entre 1975 y 2004.

Inspired Siren 2005Released by CDR Jeff Breslau, COMUSNAVCENT PAO. pao@me.navy.mil. 318-439-4027 DSN
Fragata USS Hawes FFG-53 de la clase Oliver Hazard Perry (US Navy)

Además de la US Navy otros tres países aliados las han construido con algunas modificaciones según sus distintas necesidades, estos son Australia con la clase Adelaide, España con las Santa María y Taiwán con la clase Cheng Kung.
También han servido a otros países cedidas, vendidas o alquiladas como: Turquía, Bahréin, Egipto, Pakistán y Polonia.

Estas fragatas lanzamisiles fueron diseñadas con un rol principal para misiones antiaéreas y antisubmarinas con una misión secundaria para la guerra de superficie. Son empleadas para escoltar a grupos de combate de portaaviones, dar cobertura de defensa de zona para operaciones anfibias, así como para la escolta de convoyes de buques mercantes. Por su tamaño también pueden realizar tareas de patrulla cerca de la costa, interceptación de contrabando y control de tráfico marítimo.

Si la construcción de las fragatas lanzamisiles de la clase Baleares a finales de los años ’60 y principios de los ’70, supuso una revolución para la Armada española con la incorporación de los primeros sistemas de misiles integrados con un sofisticado sistema de combate informatizado y no fue menos la construcción en astilleros nacionales de dichos buques.

Con la incorporación de las fragatas de la clase Santa María la Armada española dio otro salto de gigante en su continua evolución tecnológica. Mediante un proceso de colaboración similar con la US Navy al de la construcción de la clase Baleares, la Armada se dotó con seis fragatas que eran necesarias para dar escolta al que sería su nuevo portaaviones, el Príncipe de Asturias R-11. Estos buques fueron los primeros en embarcar helicópteros, los Sikorsky SH-60B Sea Hawk LAMPS III perfectamente integrados en el sistema de combate del buque y el mismo sistema de combate era completamente digital y más avanzado que el usado en la clase Baleares y superior a las últimas versiones desarrolladas para la clase Descubierta.

La serie completa está compuesta por las fragatas: Santa María F-81 (1986), Victoria F-82 (1987), Numancia F-83 (1988), Reina Sofía F-84 (1990), Navarra F-85 (1994) y Canarias F-86 (1994). Todas ellas están integrada en la 41ª escuadrilla de escoltas con base en Rota.

Esta fragata ha participado en innumerables ejercicios nacionales y extranjeros, incluidas las misiones en el Golfo Pérsico en 1990 y en la Operación Atalanta.
Recientemente entre los días 24 a 29 de septiembre participó en los ejercicios “Smartex-81” en aguas del sur y levante peninsular. Durante estos ejercicios se adiestraron conjuntamente con la fragata Méndez Núñez F-104 y el destructor USS Carney DDG-64 a los que se sumaron cazaminas de la clase Segura, el submarino Tramontana S-74, aviones del Ejército del Aire y medios del Ejército de Tierra.

Santa Maria F-81_7
La fragata Santa María en visita de cortesía a Barcelona (Antoni Casinos Va)

La fragata Santa María con 32 años de servicio en sus cuadernas ha navegado y seguirá haciéndolo hasta que se determine su baja alrededor del año 2030, momento en el que será sustituida por las nuevas fragatas lanzamisiles del tipo F-110.

Especificaciones técnicas:

FFG F81 Santa Maria

Clase: Oliver Hazard Perry o Santa María
Tipo: Fragata lanzamisiles
Astillero: Astilleros Bazán, Ferrol, España.
Botadura: 21 de noviembre de 1984
Alta: 10 de diciembre de 1986
Desplazamiento:  4.017 Tm. a plena carga.
Dimensiones: 137,7 x 14,3 x 7,5 metros.
Propulsión:  dos turbinas a gas General Electric LM2500-30 de 41.000 shp. a un eje y dos motores auxiliares diésel MTU con hélices retráctiles a proa, velocidad máxima con las turbinas a gas 29 nudos y autonomía máxima de 5.300 millas náuticas a 12 nudos.
Dotación: 223 tripulantes.
Armamento: Artillería, 1 cañón OTO Melara Mk. 75 de 76/62 mm., 1 sistema de defensa de punto Meroka de 20 mm., y 2 ametralladoras Browning de 12,7 mm.; misiles, 1 lanzador sencillo Mk. 13 con capacidad para 40 misiles antiaéreos Standart SM-1MR y/o misiles antibuque RGM-84 Harpoon; torpedos, 2 lanzadores triples de 324 mm. Mk. 32 para torpedos antisubmarinos Mk. 46.

Santa Maria F-81_4
Cañón OTO Melara de 76/62 mm. (Antoni Casinos Va)

Electrónica: radar de descubierta aérea AN/SPS-49 (V5), radar de superficie AN/SPS-55 y RAN-12L para el sistema Meroka, TACAN URN-25; radares de dirección de tiro, 1 Mk. 92 mod. 2 para la artillería, 1 AN/SPG-60 para los misiles y el cañón y 1 Sprerry VPS-2 para el Meroka; sonar, SQS-56 montado en el casco y 1 sonar remolcado SQR-19 TACTASS.
Sistema EW/ESM Mk. 3000, sistema de detección laser y contramedidas ELNATH Mk. 9000; lanzadores de señuelos SRBOC Mk. 36 y contramedidas activas antitorpedo SLQ-25 Nixie.

Santa Maria F-81_3
Radar de dirección de tiro AN/SPG-60 (Antoni Casinos Va)

Aeronaves: dispone de cubierta de vuelo a popa para operar con un helicóptero Sikorsky SH-60B Seahawk LAMPS III y hangar para transportar a dos de ellos.



Santa Maria F-81_2

Fragata HMCS Ville de Québec FFH-332

El día 6 de agosto de 2018 hacía su entrada al puerto de Barcelona, en visita de cortesía, la fragata de la Real Marina del Canadá HMCS Ville de Québec con numeral FFH-332. Prácticamente sin asistencia de los remolcadores, la fragata canadiense con un desplazamiento de cerca de 5.000 toneladas, realizó en solitario la entrada al puerto y las operaciones de atraque al Muelle de Barcelona paramento este, junto al edificio del World Trade Center, lugar en el que permanecerá hasta el día 10 de agosto.

Ville de Quebec FFH-332
Fragata HMCS Ville de Québec FFH-332 (Antoni Casinos Va)

La fragata HMCS Ville de Québec comandada por Scott Robinson partió el pasado 19 de julio de su base naval en Halifax rumbo al Mar Mediterráneo dentro del despliegue que las fuerzas armadas canadienses activaron en 2014 bajo el nombre de Operation Reassurance.

Esta operación militar canadiense está destinada a apoyar a la seguridad colectiva de todos los miembros de la OTAN, con el despliegue de distintas unidades militares por tierra, mar y aire.

La fragata ha estado integrada en el Standing NATO Maritime Group 1 (Grupo Marítimo Permanente de la OTAN 1, o SNMG1 por sus siglas), poniendo rumbo al Mar Báltico.
En este despliegue por primera vez, la fragata HMCS Ville de Québec embarcaba el nuevo modelo de helicóptero antisubmarino Sikorsky CH-148 Cyclone, una variante del Sikorsky S-92, del que la Real Marina del Canadá tiene prevista la adquisición de 28 unidades para sustituir a los ya veteranos Sikorsky CH-124 Sea King.

HMCS Ville de Quebec 2
Fragata HMCS Ville de Québec dirigiéndose en solitario hacia el Muelle de Barcelona (Antoni Casinos Va)

Clase Halifax

La fragata HMCS Ville de Québec pertenece a la clase Halifax de diseño y construcción canadiense, nacida a partir de programa denominado Canadian Patrol Frigate Project. Este programa se inició a mediados de los años ’70 para buscar un reemplazo a la flota de destructores de escolta de las clases Annapolis, Mackenzie, Restigouche y St. Laurent, que pronto quedarían obsoletos.

En total se construyeron 12 unidades entre los años 1987 a 1996, repartidos en cuatro astilleros nacionales. Todos los buques llevan nombres de ciudades canadienses.

Las fragatas de la clase Halifax fueron diseñadas para realizar múltiples misiones con especial atención a las tareas antisubmarinas, por este motivo se las equipó con torpedos Mk. 46; dos tipos distintos de sonar, uno de casco y otro remolcado; defensas antisubmarinas y capacidad para operar con helicópteros antisubmarinos Sikorsky CH-124 Sea King.
También puede ejercer misiones de defensa aérea, tanto para si mismo como para los barcos a los que de escolta. Originalmente fue equipado con los misiles RIM-7 Sea Sparrow apoyados por el cañón bivalente Bofors de 57 mm. y un sistema CIWS Phalanx.
En 2010 todas las unidades de la clase Halifax sufrieron obras de modernización y entre los mayores cambios se encontraba la sustitucion de los misiles Sea Sparrow por los ESSM.

La HMCS Ville de Québec es el segundo buque de guerra de la Real Armada del Canadá en llevar este nombre en honor a la ciudad canadiense de Quebec en la costa este del país. No confundir con el HMCS Quebec (ex HMS Uganda).

A su entrada al servicio activo ha participado en multitud de ejercicios nacionales e internacionales, destacando:

  • 1995, despliegue con la STANAVFORLANT (antigua denominación de la SNMG 1 o Grupo Marítimo Permanente de la OTAN 1) en 1995, participando en el bloqueo naval contra Yugoslavia.
  • 2005, fue desplegada al Golfo de México para asistir y ayudar en la reconstrucción de la zona afectada por el huracán Katrina.
  • 2008, participo en la lucha contra la piratería en las costas de Somalia.
  • 2012, realizó un crucero por los Grandes Lagos en conmemoración del 200 aniversario de la Guerra de 1812.
  • Actualmente se encuentra de regreso a casa después de realizar con éxito la misión encomendada en la Operation Reassurance.



Características técnicas
(después de la modernización de 2010)

Ville de Quebec_perfil

Clase: Halifax o City
Tipo: Fragata
Astillero: MIL Davie Shipbuilding, Lauzon, Quebec, Canadá.
Botadura: 16 de mayo de 1991
Alta: 14 de julio de 1994
Desplazamiento: 5.032 Tm. a plena carga
Dimensiones: 134,2 x 16,5 x 7,1 metros.
Propulsión: Sistema CODOG (COmbined Diesel Or Gas, o Combinado de Diesel o Gas), 1 motor diesel SEMT Pielstick de 8.800 shp. y 2 turbinas a gas General Electric LM2500 de 47.500 shp., a dos ejes con una velocidad máxima de alrededor de 30 nudos, y una autonomía de 9.500 millas náuticas.
Dotación: 225 entre marineros, suboficiales y oficiales.
Armamento:
Artillería: 1 cañón Bofors de 57 mm. Mk. 3, 1 sistema CIWS Phalanx de 20 mm. Mk. 15 mod. 21, 6 afustes para ametralladoras de 12,7 mm.

HMCS Ville de Quebec 3
Cañón Bofors de 57 mm. (Antoni Casinos Va)

Misiles: 2 lanzadores verticales de misiles (VLS) Mk. 48 con 8 celdas por lanzador para misiles antiaéreos RIM-162 ESSM (Evolved Sea Sparrow Missile), 2 lanzadores cuádruples Mk. 141 para misiles antibuque RGM-84 Harpoon.

HMCS Ville de Quebec 4
Lanzador VLS Mk. 48 para misiles antiaéreos ESSM (Antoni Casinos Va)

Torpedos: dos lanzadores dobles Mk. 32 mod. 9 integrados en el casco para torpedos antisubmarinos Mk. 46, con reserva para 24 torpedos.

Electrónica: Radares de descubierta aérea y de superficie Saab Sea Girafe HC 150 y Thales SMART-S Mk. 2 3D; 2 radares de dirección de tiro Saab CEROS-200; 1 sistema buscador de señales infrarrojas Thales SIRIUS IRST; 2 radares de navegación Raytheon Pathfinder Mk. 2.

Sistemas de ESM: 1 sistema Elisra NS9003A-V2HC, lanzador de señuelos TKWA/MASS, contramedidas activas antitorpedo SLQ-25 Nixie.
Sonar: de casco SQS-510 y remolcado SQR-19 CANTASS.

CH-148 Cyclone
Sikorsky CH-148 Cyclone (RCN)

Aeronaves: dispone de cubierta de vuelo a popa y hangar para operar con un helicóptero de tipo medio Sikorsky CH-124 Sea King o Sikorsky CH-148 Cyclone.



HMS Ville de Quebec_badge



Buque escuela Kashima TV-3508 y destructor Makinami DD-112

El día 27 de julio de 2018 hacían su entrada al puerto de Barcelona, en visita de cortesía, los buques de guerra de las Fuerzas Marítimas de Autodefensa del Japón Kashima (TV-3508) y Makinami (DD-112), ambos procedieron a atracar en el muelle de Barcelona paramento norte el Kashima y paramento este el Makinami, lugar en el que permanecerán hasta el día 31 de julio.

Kashima TV-3508
Buque escuela Kashima TV-3508 (Antoni Casinos Va)

Esta división naval japonesa se encuentra en pleno crucero de instrucción de guardiamarinas alrededor del mundo, al mando de la flotilla se encuentra el contralmirante Iroyuki Izumi que a su vez es el director de la Academia Naval de Etajima en la ciudad de Hiroshima.

Makinami DD-112
Destructor Makinami DD-112 (Antoni Casinos Va)

Los buques Kashima y Makinami proceden del puerto saudí de Yeda, del que partieron el día 17 de julio y llegan a Barcelona en el 150 aniversario de relaciones diplomáticas entre España y Japón. Durante su estancia en la ciudad Condal la dotación de ambos navíos participará en diversos actos culturales, destacando el concierto con el que obsequiarán a los barceloneses el próximo domingo día 29 de julio, la banda de música de la Escuela Naval se dirigirá al Portal de la Paz frente al monumento a Colón a las 12 horas en donde ofrecerán un recital de una hora.

Sus siguientes destinos previstos, salvo alguna contingencia, serán:

– Estocolmo (Suecia), del 13 al 16 de agosto
– Helsinki (Finlandia), del 17 al 20 de agosto
– Portsmouth (Reino Unido), del 25 al 28 de agosto
– Norfolk (Estados Unidos), del 9 al 13 de septiembre
– Manzanillo (México), del 29 de septiembre al 2 de octubre
– Pearl Harbor (Estados Unidos), del 12 al 16 de octubre
– Yokosuka (Japón), 30 de octubre y final del viaje

Buque escuela Kashima

El buque escuela Kashima con numeral TV-3508, es único en su tipo y tan sólo se construyó una unidad siendo el buque insignia de la flota de instrucción de las Fuerzas Marítimas de Autodefensa del Japón con su puerto base ubicado en Kure en la prefectura de Hiroshima.

Kashima_1
Buque escuela Kashima acompañado por los remolcadores (Antoni Casinos Va)

Este es el tercer buque en llevar este nombre en honor al distrito de Kashima en la prefectura de Ibaraki, los anteriores fueron un acorazado pre-dreadnought de 1906 y un crucero ligero de 1940.

Características técnicas

Clase: Kashima
Tipo: Buque escuela
Astillero: Hitachi Zosen Corporation, Japón
Botadura: 23 de febrero de 1994
Alta: 26 de enero de 1995
Desplazamiento: 4.050 toneladas estándar
Dimensiones: 143 x 18 x 4,6 metros.
Propulsión: Sistema CODOG (COmbined Diesel Or Gas, propulsión combinada de diesel o gas), dos motores diesel Mitsubishi S16U-MTK de 8.000 hp. más dos turbinas a gas Rolls-Royce Spey SM1C de 26.150 hp., a dos ejes; velocidad máxima de 25 nudos y autonomía 7.000 millas náuticas a 18 nudos.
Dotación: 370 tripulantes, incluidos 140 guardiamarinas.
Armamento: 1 cañón OTO Breda de 76 mm., 2 lanzatorpedos triples de 324 mm. y 4 cañones de saludo de 40 mm.
Electrónica: Radar de descubierta aérea y de superficie Melco OPS-14C, radar de descubierta de superficie JRC OPS-18-1, de navegación Fujitsu OPS-19, radar de control de tiro Tipo 2-22; sonar de casco.
Aeronaves: dispone de cubierta de vuelo a popa para operar con un helicóptero de tipo ligero o medio.

Kashima_2
Todos listos para una visita de cortesía (Antoni Casinos Va)

Destructor Makinami

El destructor Makinami pertenece a la clase Takanami que a su vez es una evolución de la clase Murasame. Los destructores de la clase Takanami fueron construidos en el periodo comprendido entre el año 2000 a 2004 y se produjeron un total de cinco unidades.
Su cometido principal es la guerra antisubmarina, pudiendo ejercer también tareas de defensa aérea y guerra de superficie.

Las diferencias más destacadas con respecto a la anterior serie de la clase Murasame son una mejora sustancial en su electrónica con la instalación del radar de descubierta aérea tridimensional OPS-24, una mayor capacidad artillera gracias a su cañón OTO Breda de 127 mm. frente al de 76 mm. del Murasame y la sustitución de los lanzadores de misiles VLS de los modelos Mk. 41 (para 16 misiles ASROC) y Mk. 48 (para 16 misiles ESSM) por uno más polivalente Mk. 41 de 32 celdas.

Makinami_2
Sistema CIWS Phalanx izquierda y lanzador de misiles Mk. 41 derecha (Antoni Casinos Va)

El destructor Makinami DD-112 es el tercer buque en llevar este nombre, el primero fue un destructor de la clase Yagumo de 1941 y el segundo fue otro destructor de la clase Ayanami de 1960.

Características técnicas

Takanami perfil

Clase: Takanami
Tipo: Destructor
Astillero: IHI Marine United, Yokohama, Japón.
Botadura: 8 de agosto de 2002
Alta: 18 de marzo de 2004
Desplazamiento: 6.400 toneladas a plena carga.
Dimensiones: 151 x 17,4 x 5,3 metros.
Propulsión: Sistema COGOG (COmbined Gas or Gas, propulsión combinada de gas o gas), 2 turbinas a gas Ishikawajima Harima LM-2500 de 41.630 hp. más otras dos turbinas a gas Kawasaki Rolls Royce Spey SM1C de 43.000 hp. a dos ejes, su velocidad máxima es de 30 nudos.
Dotación: 175 entre oficiales y marineros.
Armamento: 1 cañón OTO Breda de 127/54 mm., dos sistemas CIWS Phalanx Mk. 15 de 20 mm., 2 lanzadores cuádruples para misiles antibuque Tipo 90/SSM-1B, 1 lanzador VLS Mk. 41 de 32 celdas para misiles antiaéreos RIM-162 ESSM y/o misiles antisubmarinos RUM-139 VL-ASROC, 2 lanzatorpedos triples de 324 mm. HOS-302 para torpedos antisubmarinos Mk. 46 mod. 5.

Makinami_1
Cañón OTO Breda de 127 mm. del destructor Makinami (Antoni Casinos Va)

Electrónica: Radar de descubierta aérea tridimensional Melco OPS-24B, radar de descubierta de superficie JRC OPS-28D, dos radares de dirección de tiro FCS 2-3B y un radar de navegación OPS-20. Sonar de casco OQS-5 y sonar remolcado OQR-2.
Sistemas ECM/ESM: Nec NOLQ-2/3, lanzadores de señuelos Mk.36 SRBOC y contramedidas activas antitorpedo SLQ-25 Nixie.

Makinami_3
Destructor Makinami, se aprecia vagamente un helicóptero en el interior del hangar (Antoni Casinos Va)

Aeronaves: dispone de cubierta de vuelo a popa y hangar para operar con un helicóptero Mitsubishi H-60 / SH-60J(K) Seahawk.



JMSDF
