Un avión revolucionario que revolucionó a la Armada, el Matador

El día 26 de mayo de 1989 llegaba al puerto de la ciudad de Barcelona el grueso de la flota de la Armada que debía de participar en la revista naval y en los actos de la entrega de la bandera de combate al nuevo portaaviones de la Armada, el Príncipe de Asturias (R-11). Estos barcos eran el portaaeronaves Dédalo (R-01), las fragatas Andalucía (F-72) y Extremadura (F-75), las corbetas Descubierta (F-31), Diana (F-32), Infanta Cristina (F-34), Infanta Elena (F-33) y Vencedora (F-36), el submarino Marsopa (S-63) y los patrulleros Villaamil (P-04), Recalde (P-06) y Ordóñez (P-14) y el calarredes Cíclope (A-13).

1989-05-28 Dedalo R-01
El Dédalo atracado en la Estación Marítima del Muelle de Barcelona (Sergi Olivares)

Estos buques se sumaban a los ya presentes de la Armada en el puerto y a algunos otros de las marinas de guerra de la OTAN invitados pero de todos ellos además del nuevo y flamante portaaviones español que recibiría su bandera de combate había uno que relucía con luz propia, este era el veterano Dédalo al mando del capitán de navío Marcelino García Teibel.

R11 ACC 01
El portaaviones Príncipe de Asturias en el Muelle de San Beltrán, en la parte superior izquierda asoma la proa del Dédalo (Antonio Casinos Comas)

El veterano portaaeronaves atracó en el Muelle de Barcelona paramento este, el mismo que ocupó durante su primera visita a la ciudad Condal en octubre de 1968 cuando recibió su bandera de combate, ahora, veintiún años después en el mismo muelle podría contemplar cómo se entregaba esta tradicional enseña a su relevo en el Muelle de San Beltán.

Dedalo 1968 La Vanguardia
Parte de la portada de La Vanguardia del 13 de octubre de 1968 (pulsa en la imagen para ampliar)

El portaaeronaves Dédalo, antes portahelicópteros y combatiente de la Segunda Guerra Mundial, como su antecesor el portahidros (también llamado Dédalo) fue el revulsivo adecuado para catapultar y modernizar a la Armada tal y como la conocemos hoy en día. Desde su vieja cubierta de vuelo no sólo levantaron el vuelo los primeros helicópteros de la Armada, sino que también lo hicieron por primera vez en el mundo los nuevos aviones de despegue y aterrizaje en corto o vertical Harrier, siendo la Armada española la primera marina de guerra en disponer de un portaaeronaves cien por cien operativo con estos nuevos aviones que eran conocidos en todo el mundo como: Matador.

Un difícil comienzo

Con el portahelicópteros Dédalo la Armada española daba un paso de gigante para modernizarse, con esta nueva unidad se añadían nuevos perfiles de misión en las que la Armada, hasta ese momento, no podía acceder con la flota que disponía hasta ese momento. Mediante los helicópteros que embarcaba podía realizar misiones de guerra de superficie, dar cobertura de fuego a la Infantería de Marina, desarrollar misiones antisubmarinas, rescate, inserción de comandos, etc … pero el portahelicópteros Dédalo aun podía ofrecer algo más.

Dedalo R01
El Dédalo (Jordi Montoro)

A principios de los años sesenta los mandos de la Armada creían que era el momento de dar el siguiente paso y aprovechar al máximo la capacidad que ofrecía el Dédalo dotándolo de un caza embarcado. El Dédalo fue construido como un portaaviones ligero de la US Navy y en su cubierta podían tomar la mayoría de aviones navales de la época pero quedó apartado con la llegada de los aviones a reacción y relegado como portahelicópteros.

A principios de los años sesenta la Armada comenzó a fijarse en un revolucionario avión que comenzó a gestarse en Europa. La industria aeronáutica de europea inició una carrera para desarrollar una aeronave de ala fija capaz de despegar y aterrizar en corto o vertical, según el acrónimo en inglés V/STOL (Vertical Short Take Or Landing). Estas aeronaves podrían operar tanto en tierra como en la mar, desde pequeños aeródromos prácticamente sin ninguna preparación especial o desde portaaviones ligeros o cualquier otro tipo de buque con una plataforma en donde poder tomar.

Diversas compañías compitieron para perfeccionar sus prototipos, los que obtuvieron mejores resultados fueron el inglés Hawker Siddeley P.1127, el francés Dassault Mirage IIIV y el alemán EWR VJ 101 o también conocido como X-1.



VSTOL_compo
Prototipos V/STOL Mirage IIIV (izq.) y EWR VJ 101 (der.)

No obstante de estos tres prototipos tan sólo uno vio la luz como una aeronave plenamente operativa, el Hawker Siddeley P.1127 Krestel que acabó por convertirse en el primer avión V/STOL de producción bajo denominación Hawker Siddeley Harrier GR.1. y este sería el avión seleccionado por la Armada.

IWM (RAF-T 6899) P1127 Krestel
Avion Hawker Siddeley P.1127 Krestel de la RAF (Imperial War Museum)

La intención inicial era la de adquirir ocho aparatos para ser utilizados desde el portahelicópteros Dédalo pero existía un obstáculo que costaría sortear. El Reino Unido tenía vetada la venta de material militar a España desde 1966 y el gobierno español rehusaba la compra de dicho material por el conflicto de Gibraltar, por tanto hubo que buscar e inventar una solución.

La prueba de vuelo

Parte de esta solución fue la de demostrar que este nuevo avión podía operar sin ninguna dificultad a bordo del Dédalo, además si la prueba se desarrollaba con éxito se conseguirían obtener apoyos tanto en España como en el extranjero para lograr comprar los aviones. Esta prueba se desarrollaría en aguas internacionales próximas al Cabo de Creus mediante un avión Harrier GR.1 de la RAF pilotado por John Farley, por otro lado técnicos de la Hawker Siddeley llegaron al aeropuerto del Prat en Barcelona y de ahí fueron transportados en helicóptero hasta el portahelicópteros Dédalo.

Esta no era la primera vez que un avión Harrier aterrizaba en un barco, la Royal Navy efectuó pruebas con el prototipo P.1127 a bordo del portaaviones HMS Ark Royal en febrero de 1963 y más adelante en 1969 con un Harrier GR.1 a bordo del HMS Blake (C-99).

IWM (A 34714) P1127 HMS Ark Royal
Primer aterrizaje de un P.1127 a bordo del portaaviones HMS Ark Royal (Imperial War Museum)

En los Estados Unidos la US Navy emprendió las pruebas de la tesis del almirante Elmo Zumwalt y sus SCS (Sea Control Ship) y embarcó a bordo del portahelicópteros USS Guam (LPH-9) algunos de ellos.

USS Guam - Harrier
Un avion Harrier aterrizando en el USS Guam (Naval Historical Center)

El Harrier inglés voló hasta el Dédalo directamente desde el Reino Unido, aterrizando en su cubierta de vuelo desde la popa el día 8 de noviembre de 1972. Las pruebas de vuelo y operatividad del Harrier se prolongaron hasta el día 10 de noviembre. Se probaron todo tipo de maniobras a bordo, en cubierta, ascensores y hangar, y el aparato realizó diversas maniobras de despegue y aterrizaje en corto y vertical. Los observadores pudieron contemplar de cerca como sus toberas vectoriales le permitían evolucionar en vuelo estacionario y realizar maniobras imposibles para un avión hasta ese momento, la demostración incluyó un breve ejercicio de tiro.

Harrier GR1 Dedalo 01
Aproximación del Harrier inglés, nótese el destructor de la 11ª Escuadrilla de escoltas al fondo (BAe)
Harrier GR1 Dedalo 02
Primera toma de un Harrier en el Dédalo (BAe)
Harrier GR1 Dedalo 03
El Harrier aparcado frente a la isla (BAe)

Esta demostración de un Harrier en el Dédalo sorprendió a propios y extraños y acabó de convencer a todos aquellos que se resistían a su adquisición. Tan sólo quedaba vencer el obstáculo del veto inglés a la venta de material militar.

Este pequeño inconveniente sería sorteado gracias a la intervención de los Estados Unidos, la Armada realizaría un pedido inicial de ocho aeronaves al fabricante Hawker Siddeley del modelo Harrier GR.1, seis monoplazas y dos biplazas para el entrenamiento, la fábrica les daría los nombres de modelo Mk. 53 (monoplaza) y Mk. 55 (biplaza). Estos aviones no se adquirirían directamente al Reino Unido sino que se utilizaría como intermediaria a la compañía norteamericana McDonnell Douglas, esta empresa había estado recibiendo aviones por piezas y los ensamblaba en su factoría de St. Louis, estos Harrier iban destinados a equipar a algunos escuadrones de los Marines y recibían la denominación de AV-8A y la versión española sería la AV-8S para los monoplazas y TAV-8S para los biplazas.

El esfuerzo humano por parte del personal de la Armada fue enorme, había que instruir a pilotos y técnicos de tierra en un nuevo concepto de aeronave, sin contar las nuevas tácticas y doctrinas de vuelo. Se seleccionaron diez voluntarios entre los pilotos de helicópteros existentes, los diez eran tenientes de navío con un mínimo de 400 horas de vuelo y algunos llegaban hasta las 1.000 horas acumuladas. Se trasladaron a la Base Naval de Pensacola donde recibieron los primeros cursos teóricos y de supervivencia, y volaron en los reactores de entrenamiento North American T-2 Buckeye.

La 8ª Escuadrilla de Aeronaves comenzó a gestarse en 1973 y el 28 de septiembre se creaba la nueva Escuadrilla para operar con los aviones Harrier, por otro lado el Dédalo cambiaba su denominación de portahelicópteros a portaaeronaves así como su identificador de casco, de PH-01 a PA-01, y la hasta entonces Flotilla de Helicópteros pasaría a llamarse Flotilla de Aeronaves. El 4 de octubre el Dédalo llegaba a la Base Aeronaval de Mayport y días más tarde pilotos españoles hacían aterrizar en la cubierta del Dédalo los aviones Harrier, cinco de los modelos AV-8S y dos TAV-8S, faltaba un AV-8S que se accidentó en junio de ese mismo año sin daños personales.

Harrier Matador 01-805
Un Harrier AV-8S en la cubierta de vuelo del Dédalo, fueron apodados en Estados Unidos como Matador (Jordi Montoro)
Harrier Matador 01-810
Diversos Harrier en una visita del Dédalo a Barcelona (Jordi Montoro)

La 8ª Escuadrilla se completaría en 1980 con la adquisición de otros cinco monoplazas del modelo AV-8S, y seguramente el cambio de gobierno en Reino Unido propició que se recibieran directamente desde la factoría de Hawker Siddeley, la instrucción de los nuevos pilotos también tendría lugar en el país de origen del Harrier. Con el ingreso de España en la OTAN el portaaeronaves Dédalo recibiría una nueva modificación, su numeral PA-01 se cambiaría nuevamente al estándar OTAN de R-01.

AV-8S 01-814
Un Harrier Matador del segundo lote (vía Wikipedia)

Los aviones Harrier (tomando como base el modelo GR.3) tenían una longitud de 14,27 metros con una envergadura de 7,70 metros y una altura de 3,63 metros, su superficie alar era de 18,68 m². Su peso vacío era de 5.140 Kg. y máximo al despegue de 15.430 Kg. Su planta motriz constaba de un motor turbofán Rolls-Royce Pegasus 103 de 9.752 Kgf. con cuatro toberas giratorias para el empuje vectorial, que le daba una velocidad máxima era de 1.176 km/h a nivel del mar. Su radio de acción era de 185 Km. sin repostar o 1 hora y treinta minutos de vuelo en patrulla de combate o 3.425 Km. a velocidad de crucero con un techo de vuelo máximo de 15.606 metros.

Perfil Harrier Matador
Perfil del Harrier con la escarapela española y el rótulo antiguo de Marina (ilustración de Fresno’s)

Disponía de cinco puntos de anclaje, cuatro bajo las alas y uno ventral, desde donde podía ser armado con cañones ADEN de 30 mm., lanzacohetes ZUNI de 127 mm., misiles aire-aire Sidewinder y una amplia panoplia de bombas.

Debut en la OTAN

Tras un periodo de aclimatación a las nuevas aeronaves y de la formación de los pilotos el Dédalo y sus Harrier tuvieron su gran debut en las maniobras Ocean Venture ’81 desarrolladas entre agosto y septiembre de 1981. Estas fueron las mayores maniobras navales en el Océano Atlántico desde la Segunda Guerra Mundial y pretendían demostrar la fuerza naval de occidente en ese teatro de operaciones.

En ellas participaron 250 buques de guerra, 1.000 aeronaves y un total de 120.000 efectivos de Alemania Federal, Argentina, Brasil, Canadá, Colombia, Dinamarca, España, Estados Unidos, Francia, Holanda, Portugal, Reino Unido, Uruguay y Venezuela.

OCEAN VENTURE '81
El portaaeronaves Dédalo y la fragata Baleares durante las maniobras (US National Archives)

España participó con el portaaeronaves Dédalo, como buque insignia del contralmirante Moreno de Alborán y jefe del Grupo Aeronaval, que embarcaba a siete aviones Harrier Matador, cuatro SH-3D Sea King y tres AB-212; su escolta estuvo compuesta por las fragatas Cataluña (en la que enarbolaba la insignia del capitán de navío Sobrino de la Sierra jefe de la 31ª escuadrilla de fragatas), Andalucía y Baleares; las corbetas Descubierta y Diana; los patrulleros Recalde  y Villaamil; los submarinos Cosme García, Delfín e Isaac Peral; iban apoyados por el petrolero Teide y el Ejército del Aire colaboró con dos aviones P-3 Orion del Ala 22.

OCEAN VENTURE '81
Los Matador españoles escoltando a una pareja de B-52 durante las maniobras (US National Archives)

El cruzado mágico

El contralmirante William A. Kearns y dos oficiales de su estado mayor pudieron contemplar de primera mano, invitados a bordo del Dédalo por el contralmirante Moreno de Alborán, el invento español llamado “cruzado mágico”. Este era un método de despegue ideado por el capitán de navío Salas Cardenal (y antiguo comandante del Dédalo) y pilotos españoles de Harrier mediante el cual se aprovechaba la máxima longitud de la cubierta de vuelo del Dédalo despegando en diagonal.

DN-SC-88-08302
Cuatro aviones Harrier listos para despegar mediante el método “cruzado mágico”, el origen de este curioso nombre probablemente se encuentre en una marca de lencería de la época que sigue en el mercado actual (US Navy)

Los aviones se situaban a popa con su morro apuntando a la esquina opuesta que ocupaban y a máxima potencia despegaban en corto, esta maniobra permitía poner en vuelo en muy poco tiempo a cuatro aviones. Al parecer los oficiales norteamericanos quedaron impresionados por la maniobra y uno de ellos comentó que este método era incluso más rápido que el sistema empleado en sus portaaviones de la clase Nimitz mediante sus cuatro catapultas de vapor.

El final de la 8ª Escuadrilla

Los Harrier AV-8S Matador se mantuvieron activos hasta octubre de 1996, antes de su baja tuvieron tiempo de probar la rampa o Sky Jump de 12  grados de inclinación del nuevo portaaviones de la Armada el Príncipe de Asturias.

Harrier Matador Sky Jump
Un Harrier Matador probando una rampa Sky Jump de 12º (100 Años de Aviación Naval)
Harrier Matador R11
Una pareja de Matador estacionados en el portaaviones Príncipe de Asturias

Entre 1976 a 1980 la Armada dispuso de 13 aviones Harrier de los que cuatro se perdieron en accidentes y tan sólo hubo que lamentar una sola víctima, el Teniente de Navío César Jáuregui desapareció con su avión 01-801 el 28 de mayo de 1980.
Tras su baja los nueve Harrier supervivientes fueron vendidos a la Armada Real Tailandesa conformando el primer Escuadrón del Ala 3 para ser utilizados en el portaaviones HTMS Chakri Naruebet (911) de construcción española. Estos aviones se mantuvieron en servicio hasta el año 2006 y algunos de ellos se han conservado en museos.

010403-N-3400W-003
El portaaviones tailandés HTMS Chakri Naruebet operó con los Harrier hasta el año 2006 (vía Wikipedia)
Harrier 01-814 - 3109
El que otrora fue el Harrier con numeral 01-814 conservado en un museo con los colores de la Armada Real de Tailandia (vía Wikipedia)

Los Matador de la 8ª Escuadrilla fueron sustituidos por los Harrier II y Harrier II Plus fabricados por la McDonell Douglas, se compraron 12 aviones y otros cinco fueron convertidos del modelo AV-8B al modelo Plus. Con la 8ª Escuadrilla a punto de desactivarse se optó con formar una nueva, la 9ª Escuadrilla activada en 1987 y los Harrier embarcarían en el portaaviones Príncipe de Asturias. A día de hoy esta escuadrilla de Harrier sigue en servicio con 12 aviones Harrier AB-8B II Plus y un biplaza TAV-8B. Con la baja del portaaviones Príncipe de Asturias estos aviones actúan ahora desde el buque de proyección estratégica Juan Carlos I (L-61).



Parche octava_2





Más información:
Artículo de La Vanguardia “Maniobras ARMADA-1978” de M. Ramírez Gabarrus del 2 de julio de 1978
Libro Cien Años de Aviación Naval 1917-2017 publicado por el Ministerio de Defensa
Libro Harrier por Salvador Rello Cuesta de Quiron Ediciones
Página web del Hawker Siddeley BAe Harrier (inglés)

Patrulleros Lazaga, los más veloces de la Armada

La mañana del día 26 de mayo de 1989 con motivo de la celebración de la ceremonia de la entrega de la Bandera de Combate del portaaviones Príncipe de Asturias, llegó el grueso de la flota de la Armada española compuesta por las fragatas Andalucía y Extremadura, las corbetas Descubierta, Diana, Infanta Cristina, Infanta Elena y Vencedora, el submarino Marsopa, los patrulleros Recalde, Villaamil y Ordóñez y el calarredes Cíclope.

Durante la Revista Naval que tuvo lugar el 27 de mayo no sólo participaron los buques ya mencionados en una entrada anterior de este blog, hubo otros a los que se les asignaron distintas tareas. Por ejemplo en el transporte de ataque Aragón se instaló el mando de la flota, en la fragata Victoria se enarboló el estandarte real y a bordo transportó a los monarcas durante la Revista, el buque de salvamento Poseidón y el calarredes Cíclope asumieron tareas de vigilancia y en los patrulleros Recalde y Villaamil embarcaron los medios de comunicación que siguieron el evento de cerca.

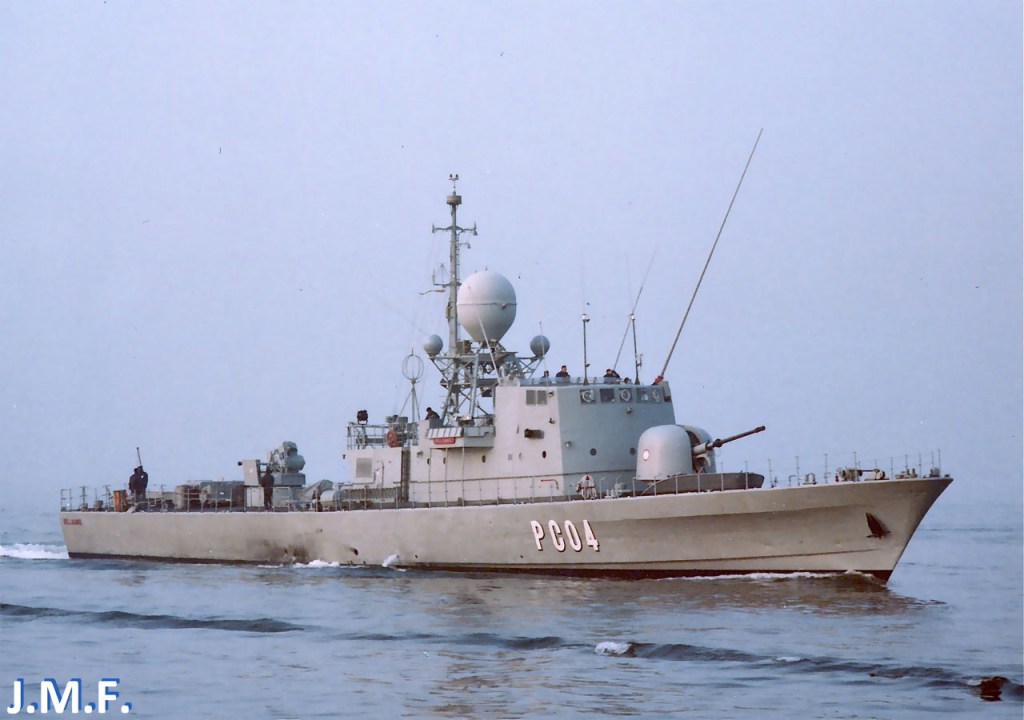

Villaamil 01
Patrullero Villaamil PC-04 (Jordi Montoro)
Recalde 01
Patrullero Recalde PC-06 en Barcelona (Jordi Montoro)

Estos dos patrulleros pertenecían a la efímera clase Lazaga, esta fue una nueva serie de patrulleros a los que se les exigió unas misiones para las que no estaban diseñados y tan rápida fue su carrera en la Armada como lo era su velocidad en la mar.

La clase Lazaga

La clase Lazaga nació dentro del Programa Naval de 1972-1979 y de la necesidad de proveer de buques especializados para controlar / patrullar la Zona Exclusiva Económica y realizar tareas de vigilancia pesquera. Se previó la construcción de 12 patrulleros, 6 pesados y 6 ligeros, de los que 3 patrulleros pesados más 6 ligeros serían financiados por el Ministerio de Comercio y 3 patrulleros pesados los financiaría la Armada, quienes también armarían y equiparían a todos los buques. Estos patrulleros estarían formados por las clases Lazaga de unas 400 toneladas y la clase Barceló de 134 toneladas e integrados en la FUVIMAR (Fuerza de Vigilancia Marítima).

Laya 01
Patrullero Laya P-12 de la clase Barceló (Casaú)

El diseño de la clase Lazaga está basado en las lanchas de ataque rápido del Tipo 143 o clase Albatros en servicio en la marina de guerra alemana (Deutsche Marine) desde 1972. Estas lanchas fueron diseñadas y construidas por los astilleros alemanes Lürssen-Werft (Bremen Vegesack) en cooperación con MTG Hamburg. Su cometido principal debía ser la defensa costera además de poder ser utilizadas para bloquear el acceso y salida del Mar Báltico.

Geier S63
Patrullera lanzamisiles alemana Geier S-63 del Tipo 143

Para realizar su misión la Deutsche Marine les proporcionó un potente armamento que constaba de dos cañones de 76 mm., 4 lanzadores para misiles antibuque Exocet y dos lanzadores de torpedos de 533 mm. Otro punto fuerte eran su planta motriz, con cuatro motores diésel MTU de 17.700 caballos de potencia combinada y podían impulsar a las lanchas hasta 40 nudos de velocidad, unos 74 km/h.

Con estas espectaculares características el Ministerio de Comercio y la Armada contrataron una variante que se denominaría clase Lazaga con un total de 6 buques. El primero de ellos sería el único que se construiría en Alemania siendo los encargados de ello los astilleros de Lürssen-Werft en Bremen Vegesack, del resto se ocuparían los astilleros de la Empresa Nacional Bazán en sus instalaciones del Arsenal de La Carraca en San Fernando.

Tabla Lazaga

Otras cuatro unidades serían construidas entre 1981 a 1982 para la Real Armada de Marruecos, recibiendo los nombres de Commandant Al Khattabi (304), Commandant Boutouba (305), Commandant El Harti (306) y Commandant Azouggarh (307).

Commandant Azouggarh
Patrullero Commandant Azouggarh de la Real Armada de Marruecos (vía Wikipedia)

La clase Lazaga recibiría nombres de ilustres marinos militares españoles, tres de ellos fallecieron durante la Guerra Hispano-Norteamericana: Juan Bautista Lazaga Garay, Luis Cadarso y Rey y Fernando Villaamil; Francisco Alsedo y Bustamante caería en la Batalla de Trafalgar; Ramón de Bonifaz sería el primer almirante de Castilla; y Juan Martínez de Recalde Larrinaga fue un almirante del siglo XVI.

Perfil Lazaga

Desplazaban 402,65 toneladas a plena carga con una eslora de 54,40 metros por 7,62 metros de manga y 4,95 metros de calado.
Eran propulsados por dos motores diesel BAZAN-MTU MA-16V 959TB91 de 8.760 cv. de potencia a dos ejes, que les daban una velocidad máxima de 28 nudos y una autonomía de 2.260 millas náuticas a 28 nudos (51 km/h). Dotación, 39 tripulantes.

Su armamento lo componían 1 cañón OTO Melara Compatto de 76/62 mm., 1 cañón Bofors Breda de 40/70 mm. SAK y 2 cañones Oerlikon GAM-B01 de 20/85 mm. Tenían reserva de espacio para poder montar lanzadores de misiles Exocet o Harpoon e incluso lanzadores de torpedos que jamás fueron montados.

Embarcaban la siguiente electrónica: radar de descubierta de superficie y radar de dirección de tiro Signaal WM-22, radar de navegación Raytheon 1620, 1 director de tiro optrónico CSEE NAJA y IFF. Sistemas de contramedidas electrónicas NEWTON.

CAS

En el interior de la “bola” del WM-22 iba alojado un radar de dirección de tiro y otro de exploración.

A su entrada al servicio activo fueron clasificados como patrulleros con el prefijo P en su numeral, en 1981 serian reclasificados como patrulleros-cañoneros con prefijo PC y en 1986 volverían a ser patrulleros con la P original. En más de una ocasión realizaron misiones para los que no habían sido diseñados y sus vidas fueron tan dispares como sus destinos.

Villaamil 04
Patrullero Villaamil P-04 (postal Escudo de Oro)

Participaron en multitud de ejercicios nacionales y extranjeros, destacando los ARMADA-81, FINISTERRE-82, FLOTA-85, TRABUCO 88 y 89, NAVOCFORMED, DRAGONHAMMER-89, POOP DECK 90 y MEDA TEX-92.

También realizaron tareas de apoyo a la flota pesquera española, en 1980 el Cadarso ayudó a evitar el apresamiento de pesqueros con base en Fuenterrabia que según las autoridades francesas realizaban sus tareas de manera ilegal; en 1984 el Lazaga y el Villaamil colaboraron en la búsqueda de los náufragos del pesquero Villalobos hundido a 10 millas de cabo Palos; y el Recalde rescató a 13 tripulantes del pesquero Mar de Escocia que embarrancó al sudoeste de cabo Bojador, por citar algunos.

En noviembre de 1980 los patrulleros Bonifaz y Cadarso debieron salir en persecución del buque ecologista Rainbow Warrior perteneciente a Greenpeace, días antes había sido apresado y conducido al Arsenal del Ferrol por interferir en las tareas de los balleneros españoles.

Bonifaz 01
El Bonifaz PC-05 (imagen oficial Bazán)

Algunos de ellos variaron su perfil de misión, como el Alsedo que fue modificado y equipado para realizar misiones de inteligencia electrónica ELINT (ELectronic INTelligence) en la costa sahariana.

Alsedo 01
Mástil del Alsedo con distintos tipos de sensores (Jordi Montoro)
Villaamil 02
Con el tiempo dos de los seis patrulleros se les instaló un mástil, hecho que se aprovechó para probar distintos sistemas electrónicos (Jordi Montoro)

Uno de ellos, el Cadarso, tuvo una misión especial como banco de pruebas del nuevo sistema CIWS antimisil que se estaba desarrollando, el Meroka, sistema que equiparía al entonces portaaviones Príncipe de Asturias, a las fragatas de la clase Santa María y a las Baleares.

Cadarso 01
Imagen aérea del Cadarso con un montaje Meroka en proa (Revista General de Marina)

Un final anticipado

Su baja anticipada fue motivada por distintas causas, por un lado no estaban diseñados para realizar navegaciones en alta mar, no tenían capacidad para operar con helicópteros, su habitabilidad interior no era la adecuada y puso a prueba en más de una ocasión a sus dotaciones. No obstante dentro de sus posibilidades, realizaron lo mejor que pudieron las misiones que les encomendó el mando de la Armada, guardapescas, transporte de personal, infiltraciones de comandos de operaciones especiales, remolque de blancos, búsqueda y salvamento, guerra electrónica y banco de pruebas para los nuevos sistemas con los que la Armada equiparía a sus próximos buques.

Lazaga Cartagena
Tres patrulleros Lazaga sin identificar en Cartagena esperando su destino en 1994 (Jordi Montoro)

Los patrulleros Alsedo, Bonifaz, Lazaga, Villaamil fueron inmovilizados en enero de 1993 para ser utilizados como fuente de repuestos para la Armada. Con apenas 15 a 17 años de servicio los seis patrulleros causaron baja de las listas de la Armada el mismo día, el 30 de junio de 1993.

Tan sólo dos se salvaron del desguace, el Cadarso y el Recalde, ambos fueron vendidos a la Armada de Colombia en 1997 y renombrados a ARC Jorge Enrique Márquez Durán PO-43 (ex Cadarso) y ARC Capitán Pablo José de Port PO-42 (ex Recalde) permaneciendo en activo hasta 2011 y 2009 respectivamente.

ARC Jorge Enrique Márquez Durán
ARC Jorge Enrique Márquez Durán PO-43 (vía Jane’s Fighting Ships)

Los Lazaga fueron sustituidos por los nuevos patrulleros de las clases Serviola y Ánaga, y a su vez estos serán reemplazados por los nuevos Buques de Acción Marítima de la clase Meteoro.



Armada



Más información:
Buques de la Armada española, Historiales (1700-2014) Ed. Fundación Alvargonzález
Artículos de M. Ramírez Gabarrús en La Vanguardia del día 25 de marzo de 1977
Artículo en la Wikipedia sobre la clase Lazaga

Calarredes Cíclope A-13

El día 26 de mayo de 1989 llegaba al puerto de Barcelona un peculiar visitante el calarredes Cíclope A-13 y no venía sólo, junto a él llegó el grueso de la flota de la Armada española y de buques extranjeros que tenían que participar en la Revista Naval y en la posterior ceremonia de la entrega de la bandera de combate del portaaviones Príncipe de Asturias.

Ciclope 01
El Cíclope en aguas de Cartagena (Jordi Montoro)

El Cíclope fue una extraña, peculiar y única unidad de la Armada tanto como el nombre con el que se la bautizó desde 1983, aunque todo el mundo conocedor de su existencia lo denominaba como “el calarredes”.

Los calarredes

La defensa de los puertos y bases navales en periodo de guerra no es fácil y el poder bloquear la entrada a incursiones enemigas siempre ha sido un quebradero de cabeza para los ingenieros. En la antigüedad era suficiente con una red de cuerdas en la superficie lo suficientemente resistente como para bloquear el paso de cualquier embarcación o en algunos casos con hundir algunos barcos a la entrada del puerto bastaba para bloquearlo.

No obstante la aparición del torpedo y más tarde la del submarino en la guerra naval fue revolucionaria en todos los aspectos. Los submarinos con su sigilo podían penetrar en cualquier puerto sin ser vistos y lanzar una andanada de torpedos que podían hundir un barco con un solo impacto. Para los buques la única defensa existente en mucho tiempo fue la velocidad y rápidamente comenzaron a desarrollarse distintos métodos para intentar parar o al menos minimizar el daño de estas armas ya fuera con artillería, con bulges antitorpedos o redes de acero.

Pronto aparecieron buques especializados en el despliegue de redes metálicas que impedían el paso de los submarinos en los puertos.

Calarredes 02
Calarredes norteamericano en acción (Net and Boom Defences vía Maritime.org)
Redes 01
Redes empleadas para el bloqueo de puertos (Net and Boom Defences vía Maritime.org)

Estos eran capaces de calar redes metálicas convencionales o redes con avisadores, estas últimas alertaban a las fuerzas de defensa de la zona mediante boyas y/o bengalas cuando un submarino había cruzado la red bajo el agua e indicaban a los destructores en donde se hallaba el submarino enemigo para atacarlo.

Redes 02

La contramedida más común del enemigo fue la de dotar a los submarinos y torpedos con cuchillas en la proa para intentar, mediante este sencillo método, cortar las redes que impedían su paso.

Torpedo Whitehead Mk.V
Torpedo Whitehead con cuchillas para romper las redes (NH 84492 Naval Historical Center)

El Cíclope

El Cíclope es fruto de los pactos de asistencia mutua firmados entre Francia y Estados Unidos en 1943, este pacto se tradujo finalizada la Segunda Guerra Mundial en un préstamo para la construcción de seis calarredes basados en el diseño del AN-93 de construcción norteamericana.

P-306
Calarredes turco AG6 P-306, ex HNLMS Cerberus y ex AN-93 (Jane’s Fighting Ships)

La construcción de estos calarredes comenzaría en 1954 y se repartiría entre los astilleros de Chantier Naval en La Pallice, AC de Seine-Maritime en Le Trait y Chantiers Normandie Penhoët en Grand Quévilly. Los buques franceses construidos serían los Cigale, Criquet, Fourmi, Grillon y Scarabee.

Calarredes Fourmi
Calarredes Fourmi de la clase Cigale

Con la firma de los llamados Pactos de Madrid en 1953, en donde los Estados Unidos ayudaron al gobierno español militar y económicamente a cambio de poder instalar bases militares en territorio nacional, propició una modernización de los tres ejércitos y el Cíclope formaba parte de esa ayuda.

El nuevo calarredes fue el sexto de la clase Cigale construido, tras su transferencia a la Armada tan sólo se le conocía como CR-1 sin nombre oficial. La misión principal de este buque era la de calar y recoger redes para la defensa y protección de puertos y bases navales, para realizar su misión contaba en su proa con un gaviete voladizo en su proa por donde podía desplegar las redes y una amplia zona de trabajo.

Ciclope 02
Calarredes Cíclope (Jordi Montoro)

A su entrada al servicio fue destacado a la base naval de Cartagena e integrado en la Jefatura de los Servicios de Armas Submarinas.

Durante su vida operativa participó en distintos ejercicios navales nacionales y extranjeros y colaboró en multitud de ocasiones en otras tantas misiones para las que no había sido diseñado.

En agosto de 1965 acompañó a la nadadora Montserrat Tresserras durante su intento de batir el récord de permanecía en el agua por parte de una mujer, el calarredes convoyó a la nadadora y al bote que le daba asistencia, y durante la navegación el buque realizó diversas exploraciones a fin de encontrar una ruta libre de corrientes adversas.

En septiembre de 1978 el calarredes fue desplazado a la localidad costera de Blanes, ahí debería emprender la misión de izar los restos de una avión alemán Junkers Ju-88 derribado durante la guerra. Al parecer lo que quedaba de la aeronave entorpecía la actividad pesquera de la zona y la intención era la de liberar a la zona de ese molesto obstáculo.

En 1980 recibiría su nueva denominación abandonando el conocido CR-1 para convertirse en AC-01, poco después recibiría su nombre oficial de Cíclope convirtiéndose en el segundo buque de la Armada en llevar este nombre, en 1986 su numeral cambiaría al definitivo A-13.

Cíclope A-13 02
El Cíclope con su nombre y numeral definitivo (colección Josep de Dios)

En 1983 como ya sucediera con el portaaviones Dédalo en 1981, el Cíclope recibió por segunda vez su bandera de combate, cambiando la anterior por la constitucional. Para esta ceremonia se ofreció el Ayuntamiento de Palamós y el día 3 de diciembre de 1983 con el almirante jefe del Sector Naval de Cataluña Fernando de Salas Pintó más el gobernador militar de Girona y los alcaldes de Palamós, Calonge y Palafrugell, se le entregó la nueva bandera al calarredes Cíclope.

Y tras un complicado rescate de unos pescadores en aguas del Mar de Alborán, el calarredes fue nombrado “hijo predilecto” de la localidad de Carboneras lugar de donde eran los pescadores rescatados.

El Cíclope causaría baja oficial de las listas de la Armada el 29 de octubre de 1993, su destino no fue el desguace, su ultima misión sería la de colaborar en el adiestramiento con fuego real denominado ALFEX-03/SINKEX. En estos ejercicios combinados entre la Armada y el Ejército del Aire participó el grupo de combate Alfa con aviones del Ala 15, del Grupo 22 y del 462 Escuadrón del MACAN. En la última fase de estos ejercicios la flota se desplazó a aguas de Canarias en donde les esperaban los buques que debían hundir, estos eran el remolcador Cartagena, el calarredes Cíclope y  la lancha de desembarco A-07. Las distintas unidades de la Armada participantes lanzaron misiles Harpoon y Standard, un torpedo F-17, realizaron disparos con su artillería y se lanzaron diversas bombas, con el resultado obvio de los tres buques hundidos.

Ciclope 03

Especificaciones técnicas

Perfil Ciclope
Perfil vía Buques de la Armada española de Juan Luis Coello Lillo

Clase: Cigale
Tipo: Calarredes
Astillero: Ateliers et Chantiers Penhoet, Normanda, Francia.
Botadura: 28 de septiembre de 1954
Alta: 29 de julio de 1955
Desplazamiento: 837 Tm. a plena carga.
Dimensiones: 50,45 (con gaviete a proa) x 10,21 x 4,16 metros.
Propulsión: 2 motores diesel SCCM 18/V/16PA de 800 bhp. cada uno y dos motores eléctricos Jeumont de 630 hp. cada uno, transmisión eléctrica a 1 eje y una velocidad máxima de 12 nudos. Autonomía de 5.000 millas náuticas a 12 nudos.
Dotación: 40 entre oficiales, suboficiales y marineros.
Armamento: 1 cañón de 40 mm. L/60 Mk. 3, 4 sencillos de 20 mm. Mk. 10.
Electrónica: Un radar de navegación Decca y un radar de descubierta de superficie DRBN-30 modelo SFR.
Otros equipos: Equipo de protección contra minas con un cinturón basado en un cinturón de desmagnetización a lo largo del casco.



Armada

Entrega de la bandera de combate al portaaviones Príncipe de Asturias

El sábado 27 de mayo de 1989 poco después del amanecer se vislumbró frente al puerto de Barcelona lo que parecía ser una potente flota de guerra fondeada frente a la ciudad, dicha flota cubría una extensa longitud desde las playas de la Barceloneta hasta cerca del faro del Prat del Llobregat. En primera línea se podían reconocer las banderas de algunos buques lo que hacía conjeturar que los buques más cercanos a la costa pertenecían a la Armada española, detrás de ellos había una segunda línea de buques y al fondo la indistinguible y característica silueta de varios portaaviones.

A medida que el día se iba levantando y la bruma de las primeras horas de la mañana se desvanecía quedó claro que frente al puerto se encontraba una flota fondeada y perfectamente alienada en tres columnas. Esta flota estaba compuesta por diecinueve buques entre los que había corbetas, fragatas, destructores, un crucero y cuatro portaaviones y su actitud no era hostil sino festivo. Todos los barcos estaban engalanados con motivo de la Revista Naval que esa mañana debía de efectuar el rey don Juan Carlos I como paso previo a la entrega de la bandera de combate al primer portaaviones español, el Príncipe de Asturias.

R11 JMF 02
Portaaviones Príncipe de Asturias engalanado para la Revista Naval (Jordi Montoro)

En la historia pasada del último siglo la ciudad de Barcelona y su frente marítimo ha sido testigo de diversos eventos especiales y festivos de carácter internacional, estos acontecimientos en ocasiones han ido acompañados de la visita de escuadras nacionales y extranjeras.
En 1888 la ciudad de Barcelona organizó su primera Exposición Universal y en donde la reina regente María Cristina de España pasaría revista a las escuadras presentes el día de la inauguración de la exposición, con la friolera cifra de más de setenta buques de guerra de diez naciones, este evento sería repetido en 1929.

Los siguientes grandes acontecimientos tendrían lugar en 1952 con el XXXV Congreso Eucarístico Internacional  con sus barcos hoteles más la visita de distintas unidades de la Armada, en 1966 y 1981 tendrían lugar en la ciudad Condal sendas semanas navales con una masiva participación de la Armada española.
Todo ello sin contar las otras ceremonias de entregas de bandera de combate que se han celebrado en Barcelona y que también congregaron una importante flota en el puerto , como la del portahelicópteros Dédalo en 1968 y repetido en 1981, la fragata Cataluña en 1975 y el submarino Galerna en 1983.

No obstante esta ceremonia era especial, por vez primera se entregaba dicha enseña al primer portaaviones de construcción nacional dotado de los más modernos sistemas de combate y punta de lanza del grupo de combate Alfa.

El portaaviones Príncipe de Asturias tenía su origen en el programa norteamericano denominado SCS o Sea Control Ship. La US Navy estudió la construcción de una flota de pequeños portaaviones de unas 13.000 toneladas para dar cobertura antisubmarina y antiaérea a convoyes. Desde 1971 a 1974 se realizaron diversas pruebas en el portahelicópteros de asalto USS Guam con los aviones Harrier, y aunque seguramente los resultados no fueron negativos, el programa quedó cancelado en favor de los grandes portaaviones de la clase Nimitz.

La Armada española recogió el testigo y compró los planos del programa SCS, estos planos tan sólo contenían ciertas referencias esquemáticas del diseño del buque ya que su desarrollo se canceló antes de poder finalizarlos.
La Empresa Nacional Bazán con la ayuda de la Armada diseñaron el nuevo portaaviones prácticamente desde cero, siendo autorizada su construcción en 1977, puesto a flote el 22 de mayo de 1982 y entregado a la Armada el 30 de mayo de 1988.

El portaaviones Príncipe de Asturias con numeral R-11 desplazaba más de 17.000 toneladas a plena carga con una eslora de 195,9 metros y podía operar con hasta 29 aeronaves de ala fija y rotatoria convirtiéndose en uno de los portaaviones ligeros más potentes de Europa superando en algunos casos a la clase Invincible inglesa y al Giuseppe Garibaldi italiano.

Garibaldi-Foch-Asturias 01
Portaaviones Giuseppe Garibaldi, Foch y Príncipe de Asturias (vía Reddit)

De la experiencia de su construcción la Empresa Nacional Bazán entregaba en 1997 a la Real Armada de Tailandia el portaaviones ligero Chakri Naruebet, este desplazaba 11.400 toneladas a plena carga con una eslora de 182,6 metros y con capacidad para 6 aviones Harrier más 6 helicópteros.

010403-N-3400W-003
Portaaviones Chakri Naruebet

Por otro lado la Armada española se despedía del buque que había protagonizado el regreso de la aviación embarcada en España, el portaaviones ligero Dédalo y veterano de la Segunda Guerra Mundial como USS Cabot CVL-28. En él volaron los primeros helicópteros de la Flotilla de Aeronaves y años más tarde los revolucionarios aviones V/STOL Harrier. Tras su baja sería devuelto a su país de origen, Estados Unidos, en donde algunos veteranos del USS Cabot esperaban poder convertirlo en un museo, por desgracia esa propuesta no llegó a buen término y el USS Cabot/Dédalo sería finalmente desguazado.

1989-05-28 Dedalo R-01
El portaaviones Dédalo atracado en el Muelle de Barcelona (Sergi Olivares)

Escuadra visitante

Los buques de guerra visitantes pertenecían a nueve naciones aliadas de la OTAN, llegaron la gran mayoría el día 26, excepto el submarino holandés HNLMS Zwaardvis que llegó el día 24, los buques que no tenían previsto participar en la Revista Naval fueron atracando en los muelles asignados, el resto permaneció fondeado en el exterior del puerto.

Puerto BCN 04
La Dársena de San Beltrán en primer plano y el Port Vell al fondo (Antonio Casinos Comas)

Los buques de la Armada española llegaron a la ciudad Condal escalonadamente, primero el submarino Delfín el día 24; el 25 llegaron el portaaviones Príncipe de Asturias, la fragata Victoria, el transporte de ataque Aragón y el buque de salvamento Poseidón; y por último el día 26 lo hizo el grueso de la flota con las fragatas Andalucía y Extremadura, las corbetas Descubierta, Diana, Infanta Cristina, Infanta Elena y Vencedora, el submarino Marsopa y los patrulleros Villaamil, Recalde y Ordóñez más un visitante poco habitual en estas aguas el calaredes Cíclope. Entre todos estos buques de la Armada hay que destacar la ausencia de la fragata Baleares que debido a una avería debió de recalar en el puerto de Tarragona.

Revista Naval

A las 11 de la mañana del sábado día 27 con los buques de guerra debidamente engalanados y con sus dotaciones adornando candeleros y pasamanos comenzó la Revista Naval. La familia real al completo embarcó en la fragata Victoria con el rey Juan Carlos y la reina doña Sofía acompañados del príncipe Felipe y las infantas Cristina y Elena, con ellos también se hallaba a bordo el ministro de Defensa Narcís Serra. Iban escoltados por los patrulleros Villaamil y Recalde y detrás de ellos en la fragata Andalucía embarcaron el presidente de la Generalitat de Cataluña Jordi Pujol y el alcalde de la ciudad Pascual Maragall junto al resto de autoridades civiles.

Victoria 01
La fragata Victoria con la familia real a bordo y el portaaviones Príncipe de Asturias al fondo (Jordi Montoro)

Comenzaron por los buques de mayor porte, los portaaviones, y al paso por el costado de cada uno de ellos se realizaba el tradicional saludo al cañón y a la voz. La comitiva real iba acompañada, a cierta distancia, por multitud de embarcaciones privadas y de recreo que no quisieron perderse tan singular evento, y los que no pudieron subir a un barco, contemplaron la Revista Naval desde primera línea en las playas o el rompeolas.

Belknap 01
Crucero USS Belknap durante la Revista Naval (Jordi Montoro)

Al terminar la revista primero volvieron a puerto las fragatas Victoria y Andalucía para desembarcar a las autoridades y más tarde a lo largo del día irían atracando en sus lugares asignados el resto de buques de guerra participantes.

Situación Buques de Guerra 27-05-1989 02
Pulsa en la imagen para ampliar

Puerto BCN 06
El portaaviones Foch en el Muelle de Poniente (Antonio Casinos Comas)
Submarinos SO 01
Los submarinos Marsopa, Zwaardvis y Delfín en el Muelle de Atarazanas (Sergi Olivares)
Puerto BCN 02
Concentración de fragatas y corbetas en el Muelle de Poniente (Antonio Casinos Comas)

La bandera de combate

La entrega de la bandera de combate es una lejana tradición de los pasados siglos XVII y XVIII, cuando los barcos entablaban combate resultaba difícil distinguir su nacionalidad debido al humo de las detonaciones de los cañones, por tanto se decidió utilizar una gran bandera con la enseña nacional a fin de distinguir al amigo del enemigo. Esta bandera sólo se utilizaba en combate y en ocasiones puntuales y se custodia en un sitio preferente del barco.

La ceremonia de la entrega de la bandera de combate al portaaviones Príncipe de Asturias tuvo lugar el día 28 de mayo en el Muelle de San Beltrán. Frente al portaaviones se instalaron tres tribunas principales, la central fue ocupada por la familia real, en la tribuna de la izquierda las autoridades políticas catalanas y en la de la derecha las militares, detrás estaban el resto de tribunas colocadas en semicírculo con el resto de invitados.

A las 11 horas comenzó la ceremonia con la llegada de los monarcas, a su llegada tronaron los cañones con 21 salvas de ordenanza y las dotaciones del portaaviones Príncipe de Asturias y de la fragata Victoria gritaron siete veces “¡Viva España!” cerrando su llegada con el himno nacional.

Bandera 02
Comienzo de la ceremonia (Jordi Montoro)

El alcalde de la ciudad Pascual Maragall ofreció la bandera, en castellano y en catalán, a la reina doña Sofía y madrina del buque. Después de aceptar su ofrecimiento la reina la presentó al capellán militar quien la bendijo y se la entregó al comandante del buque. Tras unas breves palabras de la reina Sofía la bandera fue izada en el mástil más alto del portaaviones.

Bandera 01
El alcalde Pascual Maragall y la reina Sofía durante la ceremonia (Jordi Montoro)

Para cerrar la ceremonia se lanzó una corona de flores al agua en recuerdo a todos aquellos que dieron su vida por España y el acto terminó con un desfile de la Infantería de Marina.

R11 SO 01
El portaaviones Príncipe de Asturias en el Muelle de San Beltrán con su bandera de combate siendo visitado por el público, y al que le faltaba el ancla de babor (Sergi Olivares)

El portaaviones Príncipe de Asturias se mantuvo en servicio hasta el 14 de diciembre de 2013 tomando su relevo el buque de proyección estratégica Juan Carlos I L-61. Esta nueva unidad supera con creces las capacidades de su predecesor y no sólo es capaz de actuar como un portaaviones con una rampa sky jump para el lanzamiento de los aviones Harrier, sino que también dispone de instalaciones para misiones de asalto anfibio con un dique interno para desplegar lanchas de desembarco y medios anfibios. Al igual que su hermano pequeño, se han exportado otros buques gemelos como los Adelaide y Canberra para Australia y el Anadolu turco.

Su bandera de combate debería de haberse entregado en la ciudad de Barcelona pero su ceremonia cambió de ubicación por Cádiz, recibiéndola oficialmente el día 17 de septiembre de 2013 y convirtiéndose en el buque insignia de la Armada española.

R01 - R11 01
Portaaviones Dédalo y Príncipe de Asturias juntos durante la Revista Naval (Jordi Montoro)



Más información:
Artículos de La Vanguardia de los días 27, 28 y 29 de mayo de 1989
Revista General de Marina de julio de 1989
Artículo en la Wikipedia sobre el Sea Control Ship (inglés)
